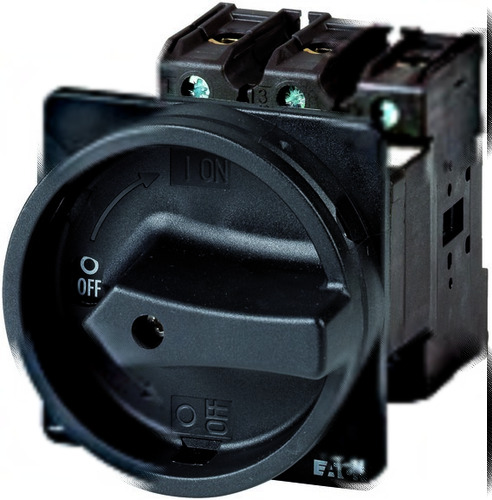

Rozłącznik On/Off In=63A P=37kW P3-63/V/SVB-SW

Producent: Eaton

Rozłącznik On/Off – niezawodne odłączenie zasilania Ten rozłącznik marki Eaton, model P3-63/V/SVB-SW, to solidne i bezpieczne rozwiązanie do odłączania obwodów elektrycznych. Przeznaczony zarówno do instalacji w zakładach przemysłowych, jak i budynkach komercyjnych, zapewnia skuteczną kontrolę nad zasilaniem i umożliwia bezpieczne przeprowadzanie prac konserwacyjnych. Konstrukcja urządzenia pozwala na jego montaż na płycie, co ułatwia integrację z istniejącymi systemami. Funkcjonalność i zastosowanie Urządzenie pełni funkcję rozłącznika głównego oraz rozłącznika remontowego, co czyni go wszechstronnym elementem instalacji elektrycznej. Przeznaczony do pracy z napięciem znamionowym 690…690 V i prądem ciągłym 63 A, pozwala na bezpieczne odłączenie obciążenia o mocy do 37 kW. Mechanizm ryglujący zapewnia dodatkowe bezpieczeństwo, uniemożliwiając przypadkowe włączenie lub wyłączenie obwodu podczas pracy. Stopień ochrony IP65 gwarantuje odporność na kurz i wilgoć, co jest szczególnie istotne w trudnych warunkach środowiskowych. Budowa i cechy charakterystyczne Rozłącznik posiada trzy bieguny i jest wyposażony w połączenia śrubowe dla przewodów głównych. Wykonany z wysokiej jakości materiałów, charakteryzuje się trwałością i niezawodnością działania. Napęd obrotowy na drzwi ułatwia obsługę urządzenia, a brak wbudowanych styków pomocniczych upraszcza konstrukcję i zmniejsza ryzyko awarii. Znamionowy wytrzymywany prąd zwarciowy Icw wynosi 1.26 kA, co zapewnia ochronę przed skutkami przeciążeń i zwarć. Urządzenie jest montowane na stałe, co zwiększa jego stabilność i bezpieczeństwo użytkowania. Dodatkowo, wysoka zdolność łączeniowa przy 400 V (30 kW) sprawia, że nadaje się do zastosowań wymagających dużego poboru mocy.

• Budowa urządzenia Urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych nie
• Do montażu czołowego centralnie nie
• Do montażu na płycie tak
• Do montażu pośredniego nie
• Do montażu tablicowego 4-otworowego nie
• Głębokość 147 mm
• Jako przełącznik nawrotny nie
• Jako rozłącznik bezpieczeństwa nie
• Jako rozłącznik główny tak
• Jako rozłącznik kompaktowy tak
• Jako rozłącznik remontowy tak
• Jako wyłącznik awaryjny nie
• Kolor elementu sterowniczego Czarny
• Liczba biegunów 3
• Liczba łączników 1
• Liczba styków pomocniczych przełącznych 0
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 0
• Maksymalne znamionowe napięcie pracy Ue AC 690 V
• Opcjonalny napęd silnikowy nie
• Opcjonalny wyzwalacz napięciowy nie
• Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) części czołowej IP65
• Stopień ochrony (IP) strony czołowej IP65
• Stopień ochrony (NEMA) 12
• Szerokość 87 mm
• Wbudowany napęd silnikowy nie
• Wysokość 102 mm
• Z mechanizmem ryglującym tak
• Z okablowaniem fabrycznym nie
• Zdolność łączeniowa przy 400 V 30 kW
• Znamionowa moc pracy dla AC-23, 400 V 30 kW
• Znamionowa moc pracy dla AC-3, 400 V 30 kW
• Znamionowe napięcie pracy 690 ... 690 V
• Znamionowy prąd ciągły dla AC-21, 400 V 63 A
• Znamionowy prąd ciągły dla AC-23, 400 V 63 A
• Znamionowy prąd ciągły Iu 63 A
• Znamionowy warunkowy prąd zwarciowy Iq 100 kA
• Znamionowy wytrzymywany prąd krótkotrwały Icw 1.26 kA
