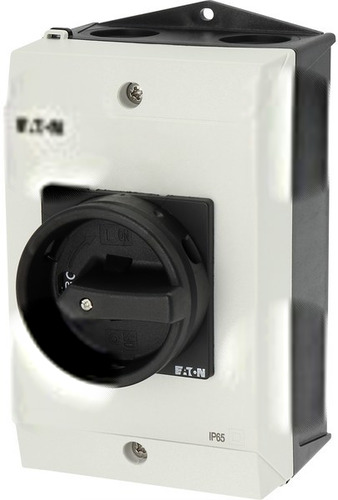

Rozłącznik On/Off In=25A P=13kW P1-25/I2/SVB-SW

Producent: Eaton

Rozłącznik główny – niezawodne odłączenie zasilania Ten rozłącznik On/Off, o prądzie znamionowym 25A i mocy 13kW, to solidne rozwiązanie do bezpiecznego odłączania obwodów elektrycznych. Zaprojektowany zgodnie z normami IEC/EN 60947-3, zapewnia skuteczną izolację i ochronę instalacji. Sprawdzi się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej czy domach. Jego konstrukcja pozwala na zastosowanie jako rozłącznik główny lub remontowy, oferując elastyczność w różnych sytuacjach. Budowa i zastosowanie Urządzenie to kompletne urządzenie w obudowie, gotowe do montażu. Wykonane z wysokiej jakości materiałów, charakteryzuje się trwałością i odpornością na uszkodzenia mechaniczne. Stopień ochrony IP65 gwarantuje bezpieczeństwo użytkowania nawet w trudnych warunkach środowiskowych – chroni przed strumieniem wody i pyłem. Napęd obrotowy na drzwi z mechanizmem ryglującym zapewnia pewne i wygodne operowanie rozłącznikiem, a możliwość zamknięcia na 3 kłódki dodatkowo zwiększa poziom bezpieczeństwa. Zastosowanie tego rozłącznika jest szerokie – od zabezpieczenia maszyn i urządzeń, przez izolację fragmentów instalacji podczas prac konserwacyjnych, po zapewnienie bezpiecznego odłączenia zasilania w sytuacjach awaryjnych. Kluczowe cechy i korzyści Wysoka zdolność łączeniowa: Znamionowa moc pracy dla AC-23 wynosi 13 kW przy napięciu 400V, co pozwala na obsługę wymagających odbiorników. Bezpieczeństwo użytkowania: Stopień ochrony IP65 oraz możliwość zamknięcia na kłódki minimalizują ryzyko przypadkowego uruchomienia lub ingerencji osób nieuprawnionych. Trwała konstrukcja: Wykonanie z wysokiej jakości materiałów gwarantuje długą żywotność urządzenia nawet w trudnych warunkach pracy. Łatwy montaż: Możliwość montażu na płycie lub centralnego montażu czołowego ułatwia integrację z istniejącą infrastrukturą elektryczną. Wymuszony rozew styków: Zapewnia pewną izolację po wyłączeniu obwodu, co jest kluczowe dla bezpieczeństwa podczas prac konserwacyjnych. Uniwersalność: Może pełnić funkcję rozłącznika głównego lub remontowego, dostosowując się do potrzeb użytkownika. Znamionowy prąd zwarciowy Iq: 80 kA - wysoka odporność na prądy zwarciowe zapewnia niezawodną pracę w przypadku awarii. Rodzaj podłączenia styków głównych: Połączenie śrubowe - umożliwia łatwe i pewne podłączenie przewodów.

• Budowa urządzenia Kompletne urządzenie w obudowie
• Do instalacji w tablicach rozdzielczych nie
• Do montażu czołowego centralnie nie
• Do montażu na płycie tak
• Do montażu pośredniego nie
• Do montażu tablicowego 4-otworowego nie
• Głębokość 115 mm
• Jako przełącznik nawrotny nie
• Jako rozłącznik bezpieczeństwa nie
• Jako rozłącznik główny tak
• Jako rozłącznik kompaktowy tak
• Jako rozłącznik remontowy tak
• Jako wyłącznik awaryjny nie
• Kolor elementu sterowniczego Czarny
• Liczba biegunów 3
• Liczba łączników 1
• Liczba styków pomocniczych przełącznych 0
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 0
• Maksymalne znamionowe napięcie pracy Ue AC 690 V
• Opcjonalny napęd silnikowy nie
• Opcjonalny wyzwalacz napięciowy nie
• Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) części czołowej IP65
• Stopień ochrony (IP) strony czołowej IP65
• Stopień ochrony (NEMA) 12
• Szerokość 100 mm
• Wbudowany napęd silnikowy nie
• Wysokość 180 mm
• Z mechanizmem ryglującym tak
• Z okablowaniem fabrycznym nie
• Zdolność łączeniowa przy 400 V 13 kW
• Znamionowa moc pracy dla AC-23, 400 V 13 kW
• Znamionowa moc pracy dla AC-3, 400 V 7.5 kW
• Znamionowe napięcie pracy 690 ... 690 V
• Znamionowy prąd ciągły dla AC-21, 400 V 25 A
• Znamionowy prąd ciągły dla AC-23, 400 V 25 A
• Znamionowy prąd ciągły Iu 25 A
• Znamionowy warunkowy prąd zwarciowy Iq 80 kA
• Znamionowy wytrzymywany prąd krótkotrwały Icw 0.64 kA
