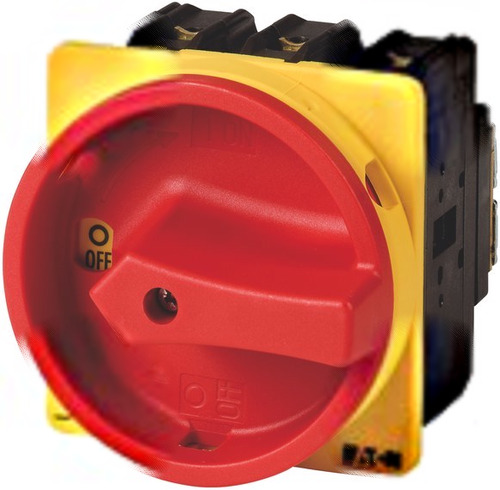

Rozłącznik On/Off In=63A P=37kW P3-63/EA/SVB/N

Producent: Eaton

Rozłącznik główny i izolacyjny – niezawodne odłączenie zasilania Ten rozłącznik, o prądzie znamionowym 63A i mocy 37kW, to solidne rozwiązanie do bezpiecznego odłączania obwodów elektrycznych. Sprawdzi się zarówno w instalacjach przemysłowych, jak i w budynkach komercyjnych, gdzie wymagana jest pewność działania i wysoka niezawodność. Konstrukcja urządzenia pozwala na zastosowanie go jako rozłącznik główny, rozłącznik izolacyjny oraz rozłącznik remontowy. Budowa i zastosowanie Urządzenie przeznaczone jest do montażu tablicowego, na 4 otworach montażowych. Czerwony element sterujący z wieńcem blokującym (możliwość zabezpieczenia 3 kłódkami) zapewnia dodatkowe bezpieczeństwo i uniemożliwia przypadkowe włączenie. Mechanizm ryglujący dodatkowo zabezpiecza przed nieautoryzowanym dostępem. Rozłączniki P3 charakteryzują się kompaktowymi wymiarami i wytrzymałą konstrukcją, a napęd ręczny działa bezpośrednio na zestyki, gwarantując wymuszone rozwieranie po wyłączeniu. Stopień ochrony IP65 po stronie czołowej zapewnia ochronę przed pyłem i strumieniem wody. Kluczowe cechy i korzyści Wszechstronność: Możliwość wykorzystania jako rozłącznik główny, izolacyjny oraz remontowy – jedno urządzenie spełnia wiele funkcji. Bezpieczeństwo: Blokada na kłódkę oraz mechanizm ryglujący minimalizują ryzyko przypadkowego włączenia lub nieautoryzowanego dostępu. Wytrzymałość: Solidna konstrukcja i wysoka jakość wykonania zapewniają długotrwałą i bezawaryjną pracę. Wymuszony rozew styków: Gwarancja pełnego odłączenia obwodu po wyłączeniu – istotne dla bezpieczeństwa podczas prac konserwacyjnych. Ochrona środowiskowa: Stopień ochrony IP65 chroni przed wpływem czynników zewnętrznych, takich jak pył i wilgoć. Przystosowany do pracy w trudnych warunkach: Znamionowe napięcie pracy do 690V oraz wysoka zdolność łączeniowa przy 400V (30kW) pozwalają na pracę w wymagających instalacjach. Zdolność do wytrzymania zwarć: Znamionowy wytrzymywany prąd zwarciowy Icw wynosi 1.26kA, co zapewnia ochronę instalacji w przypadku wystąpienia zwarcia. Urządzenie posiada połączenie śrubowe styków głównych oraz budowę urządzenia mocowanego na stałe. Zastosowanie w instalacjach elektrycznych wymaga przestrzegania obowiązujących norm i przepisów bezpieczeństwa.

• Budowa urządzenia Urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych nie
• Do montażu czołowego centralnie nie
• Do montażu na płycie nie
• Do montażu pośredniego nie
• Do montażu tablicowego 4-otworowego tak
• Głębokość 128 mm
• Jako przełącznik nawrotny nie
• Jako rozłącznik bezpieczeństwa nie
• Jako rozłącznik główny tak
• Jako rozłącznik kompaktowy tak
• Jako rozłącznik remontowy tak
• Jako wyłącznik awaryjny tak
• Kolor elementu sterowniczego Czerwony
• Liczba biegunów 4
• Liczba łączników 1
• Liczba styków pomocniczych przełącznych 0
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 0
• Maksymalne znamionowe napięcie pracy Ue AC 690 V
• Opcjonalny napęd silnikowy nie
• Opcjonalny wyzwalacz napięciowy nie
• Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) części czołowej IP65
• Stopień ochrony (IP) strony czołowej IP65
• Stopień ochrony (NEMA) 1
• Szerokość 90 mm
• Wbudowany napęd silnikowy nie
• Wysokość 102 mm
• Z mechanizmem ryglującym tak
• Z okablowaniem fabrycznym nie
• Zdolność łączeniowa przy 400 V 30 kW
• Znamionowa moc pracy dla AC-23, 400 V 30 kW
• Znamionowa moc pracy dla AC-3, 400 V 30 kW
• Znamionowe napięcie pracy 690 ... 690 V
• Znamionowy prąd ciągły dla AC-21, 400 V 63 A
• Znamionowy prąd ciągły dla AC-23, 400 V 63 A
• Znamionowy prąd ciągły Iu 63 A
• Znamionowy warunkowy prąd zwarciowy Iq 100 kA
• Znamionowy wytrzymywany prąd krótkotrwały Icw 1.26 kA
