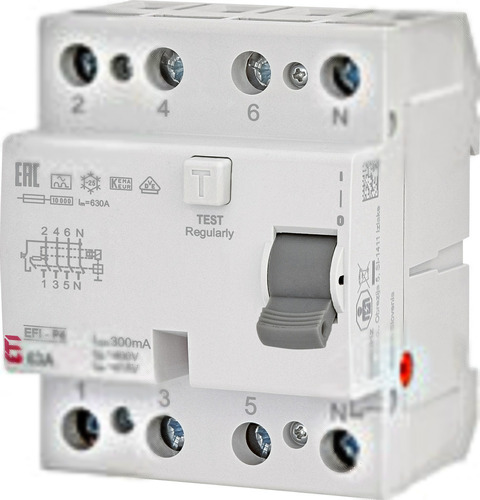

Wyłącznik różnicowoprądowy EFI-P4 A 63/0.3

Producent: Eti

Wyłącznik różnicowoprądowy – ochrona i bezpieczeństwo instalacji Ten czterobiegunowy wyłącznik różnicowoprądowy, o prądzie znamionowym 63A i czułości 0.3A, to kluczowy element zapewniający bezpieczeństwo w każdej instalacji elektrycznej. Służy do ochrony przed porażeniem prądem elektrycznym, zarówno w przypadku bezpośredniego, jak i pośredniego dotyku z elementami pod napięciem. Dodatkowo chroni urządzenia elektryczne przed uszkodzeniami spowodowanymi zwarciami lub upływami prądu. Wyłącznik ten znajduje zastosowanie w sieciach TN-S, TN-C-S, TT oraz IT, gdzie rozdzielone są przewód zerowy i uziemienie. Jest to szczególnie ważne w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność i skuteczność ochrony. Charakterystyka i zastosowanie Wyłącznik różnicowoprądowy typu A jest wrażliwy na prądy różnicowe przemienne i pulsujące prądy DC. Oznacza to, że skutecznie reaguje na nieprawidłowości w obwodzie, które mogą stanowić zagrożenie dla ludzi lub sprzętu. Jego wytrzymałość zwarciowa na poziomie 10 kA gwarantuje stabilną pracę nawet w przypadku wystąpienia dużych przepięć. Montaż odbywa się na szynie DIN, co ułatwia integrację z istniejącą infrastrukturą elektryczną. Zastosowanie wyłączników różnicowoprądowych o prądzie różnicowym ? 300 mA jest zalecane do zabezpieczenia przed dotykiem pośrednim z częściami pod napięciem (zabezpieczenie przed uszkodzeniem). Natomiast wyłączniki o prądzie różnicowym ? 30 mA zapewniają ochronę dodatkową przed dotykiem bezpośrednim z częściami pod napięciem. Wartość znamionowego prądu różnicowego 0.3A sprawia, że urządzenie to dobrze sprawdza się w obwodach o średnim obciążeniu. Budowa i parametry techniczne Wyłącznik charakteryzuje się solidną konstrukcją i wysoką jakością wykonania. Posiada stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem oraz przed wnikaniem ciał stałych większych niż 12.5 mm. Przekrój przyłączanego przewodu wielożyłowego i jednodrutowego wynosi 25 mm2, co umożliwia podłączenie przewodów o odpowiedniej grubości. Szerokość urządzenia, wyrażona liczbą modułów, wynosi 4 – co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Napięcie znamionowe na poziomie 415 V zapewnia kompatybilność z większością instalacji elektrycznych. Dodatkowo urządzenie posiada wskaźnik pozycji styków głównych ułatwiający identyfikację stanu wyłącznika oraz możliwość plombowania dźwigni w pozycji "Zał." i "Wył.", co zapobiega nieautoryzowanym zmianom ustawień.

• Częstotliwość 50/60 Hz
• Czułość A
• Głębokość wbudowania 68 mm
• Liczba biegunów 4
• Napięcie znamionowe 415 V
• Napięcie znamionowe izolacji Ui 440 V
• Odporność na udar prądowy 0.4 kA
• Prąd znamionowy 63 A
• Przekrój przyłączanego przewodu jednodrutowego 25 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 25 ... 25 mm2
• Rodzaj napięcia AC
• Sposób montażu Szyna DIN
• Stopień ochrony (IP) IP20
• Szerokość wyrażona liczbą modułów 4
• Wytrzymałość zwarciowa (Icw) 10 kA
• Znamionowy prąd różnicowy 0.3 A
