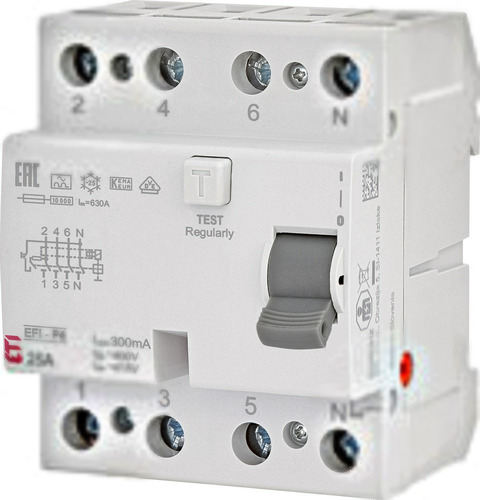

Wyłącznik różnicowoprądowy EFI-P4 A 25/0.3

Producent: Eti

Wyłącznik różnicowoprądowy to kluczowy element każdej instalacji elektrycznej, zapewniający ochronę przed porażeniem prądem i zapobiegający pożarom wynikającym z uszkodzeń izolacji. Model EFI-P4 A 25/0.3 to czterobiegunowy wyłącznik, zaprojektowany do pracy w sieciach TN-S, TN-C-S, TT i IT, gdzie przewód zerowy i uziemienie mogą być rozdzielone lub połączone. Jego zadaniem jest szybkie odłączenie obwodu w przypadku wykrycia prądu upływu, chroniąc zarówno ludzi, jak i urządzenia. Ten konkretny model charakteryzuje się prądem znamionowym 25A oraz czułością A, co oznacza, że reaguje na prądy różnicowe zarówno przemienne, jak i pulsacyjne. Znamionowy prąd różnicowy wynosi 0.3A – to wartość, przy której wyłącznik zadziała i odetnie zasilanie. Wytrzymałość zwarciowa na poziomie 10kA gwarantuje jego niezawodne działanie nawet w przypadku wystąpienia dużych przepięć. Montaż odbywa się na szynie DIN, co ułatwia instalację i integrację z istniejącą infrastrukturą elektryczną. Konstrukcja i cechy użytkowe Wyłącznik został zaprojektowany z myślą o łatwości użytkowania i niezawodności. Posiada wskaźnik pozycji styków (ON/OFF), który ułatwia identyfikację stanu urządzenia. Dodatkowo, przycisk "Test" pozwala regularnie sprawdzać jego funkcjonalność. Zaciski przyłączeniowe umożliwiają podłączenie przewodów wielożyłowych i jednodrutowych o przekroju 25 mm2, a ich konstrukcja pozwala na stosowanie izolowanych szyn zbiorczych. Możliwość zabezpieczenia dźwigni przed przypadkowym przestawieniem (plombowanie) zwiększa bezpieczeństwo użytkowania. Kompaktowe wymiary (szerokość 4 modułów, głębokość 68 mm) pozwalają na montaż w standardowych rozdzielnicach. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Zastosowanie i zgodność z normami Wyłączniki różnicowoprądowe serii EFI-P są idealne do stosowania w instalacjach domowych, komercyjnych i przemysłowych. Zgodność z normami DIN VDE 0100-482 oraz IEC 60364-4-482 gwarantuje bezpieczeństwo i spełnienie wymagań prawnych. Warto pamiętać o odpowiednim doborze wartości prądu różnicowego (I?n) w zależności od przeznaczenia obwodu – dla ochrony dodatkowej (dotyk bezpośredni) zaleca się ? 30 mA, a dla ochrony przed dotykiem pośrednim ? 300 mA. W instalacjach z ogrzewaniem podczerwień lub innymi urządzeniami generującymi potencjalne zagrożenie pożarowe zalecany jest prąd różnicowy I?n = 30 mA. Napięcie znamionowe AC wynosi 415V przy częstotliwości 50/60 Hz a napięcie znamionowe izolacji Ui to 440V. Odporność na udar prądowy wynosi 0.4kA co zapewnia dodatkowe bezpieczeństwo podczas zwarć w instalacji elektrycznej.

• Częstotliwość 50/60 Hz
• Czułość A
• Głębokość wbudowania 68 mm
• Liczba biegunów 4
• Napięcie znamionowe 415 V
• Napięcie znamionowe izolacji Ui 440 V
• Odporność na udar prądowy 0.4 kA
• Prąd znamionowy 25 A
• Przekrój przyłączanego przewodu jednodrutowego 25 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 25 ... 25 mm2
• Rodzaj napięcia AC
• Sposób montażu Szyna DIN
• Stopień ochrony (IP) IP20
• Szerokość wyrażona liczbą modułów 4
• Wytrzymałość zwarciowa (Icw) 10 kA
• Znamionowy prąd różnicowy 0.3 A
