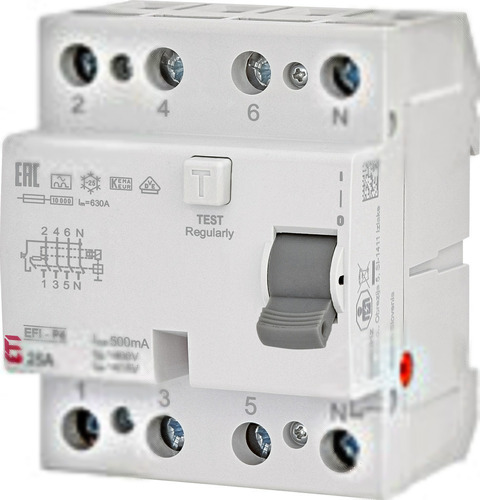

Wyłącznik różnicowoprądowy EFI-P4 A 25/0.5

Producent: Eti

Wyłącznik różnicowoprądowy, kluczowy element zapewniający bezpieczeństwo w instalacjach elektrycznych, chroni przed porażeniem prądem oraz potencjalnym zagrożeniem pożarowym. Model EFI-P4 A 25/0.5 to czterobiegunowe urządzenie przeznaczone do pracy w sieciach TN-S, TN-C-S, TT i IT, gdzie przewód zerowy i uziemienie mogą być rozdzielone. Jego zadaniem jest szybkie odłączenie obwodu w przypadku wykrycia prądu upływu, minimalizując ryzyko dla ludzi i mienia. Ten wyłącznik różnicowoprądowy charakteryzuje się prądem znamionowym 25A oraz czułością A, co oznacza jego wrażliwość na prądy przemienne i pulsujące DC. Znamionowy prąd różnicowy wynosi 0.5A. Dzięki wytrzymałości zwarciowej na poziomie 10kA, urządzenie zapewnia niezawodną ochronę nawet w przypadku wystąpienia zwarć w instalacji. Montaż odbywa się na szynie DIN, a szerokość urządzenia to 4 moduły. Cechy konstrukcyjne i zastosowanie: Wyłącznik został zaprojektowany z myślą o łatwości użytkowania i niezawodności. Posiada wskaźnik pozycji styków głównych, który ułatwia identyfikację stanu urządzenia (ON/OFF). Przycisk "Test" pozwala regularnie sprawdzać jego funkcjonalność. Zaciski przyłączeniowe przystosowane są do przewodów o przekroju 25 mm2, zarówno jednodrutowych jak i wielożyłowych. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Urządzenie pracuje przy napięciu znamionowym 415V i częstotliwości 50/60 Hz, a jego napięcie znamionowe izolacji Ui wynosi 440V. Odporność na udar prądowy to 0.4kA. Wybór wyłącznika różnicowoprądowego typu A jest szczególnie istotny w instalacjach, gdzie występują urządzenia generujące prądy pulsacyjne DC, takie jak zasilacze impulsowe czy falowniki fotowoltaiczne – zapewnia on skuteczną ochronę w takich sytuacjach. Zastosowanie tego modelu jest szerokie: od instalacji domowych po obiekty komercyjne i przemysłowe, gdzie wymagane jest wysokie bezpieczeństwo użytkowania.

• Częstotliwość 50/60 Hz
• Czułość A
• Głębokość wbudowania 68 mm
• Liczba biegunów 4
• Napięcie znamionowe 415 V
• Napięcie znamionowe izolacji Ui 440 V
• Odporność na udar prądowy 0.4 kA
• Prąd znamionowy 25 A
• Przekrój przyłączanego przewodu jednodrutowego 25 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 25 ... 25 mm2
• Rodzaj napięcia AC
• Sposób montażu Szyna DIN
• Stopień ochrony (IP) IP20
• Szerokość wyrażona liczbą modułów 4
• Wytrzymałość zwarciowa (Icw) 10 kA
• Znamionowy prąd różnicowy 0.5 A
