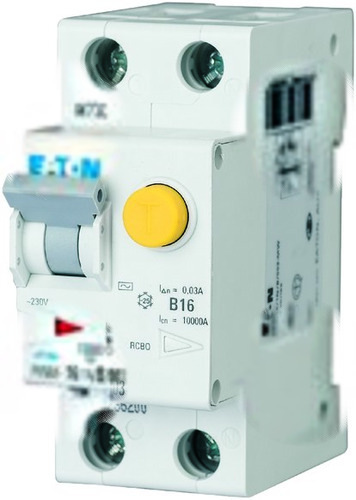

Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-16/1N/B/003-MW

Producent: Eaton

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym – kompleksowa ochrona instalacji Ten wyłącznik łączy w sobie funkcje wyłącznika nadprądowego (MCB) i wyłącznika różnicowoprądowego (RCD), zapewniając kompleksową ochronę obwodów elektrycznych przed przeciążeniem, zwarciem oraz prądami upływowymi. Jest to idealne rozwiązanie dla instalacji wymagających wysokiego poziomu bezpieczeństwa, zarówno w budynkach mieszkalnych, komercyjnych, jak i przemysłowych. Sprawdzi się również w instalacjach fotowoltaicznych. Charakterystyka i zastosowanie Wyłącznik PKNM-16/1N/B/003-MW z serii xPole Moeller firmy Eaton, charakteryzuje się prądem znamionowym 16A i posiada charakterystykę wyzwalania typu B. Oznacza to, że reaguje szybko na zwarcia i przeciążenia, a jednocześnie jest odporny na krótkotrwałe skoki prądu, które mogą występować podczas uruchamiania urządzeń z silnikiem. Znamionowy prąd różnicowy wynosi 0.03A przy czułości AC, co zapewnia skuteczną ochronę przed porażeniem prądem elektrycznym. Konstrukcja 1+N biegunów z jednoczesnym rozłączaniem bieguna N zwiększa bezpieczeństwo i funkcjonalność urządzenia. Zalety i korzyści Podwójna ochrona: Połączenie funkcji MCB i RCD w jednym urządzeniu redukuje ilość potrzebnych komponentów w rozdzielnicy, oszczędzając miejsce i upraszczając instalację. Szybka reakcja: Charakterystyka B zapewnia szybką reakcję na przeciążenia i zwarcia, minimalizując ryzyko uszkodzenia instalacji i urządzeń. Wysoka czułość: Czułość AC na prądy upływowe gwarantuje skuteczną ochronę przed porażeniem elektrycznym. Uniwersalność: Nadaje się do różnych typów instalacji elektrycznych – od domowych po przemysłowe oraz do zastosowań w fotowoltaice. Bezpieczeństwo: Znamionowa zdolność wyłączania zwarciowego (Icn) wynosi 10 kA, co zapewnia skuteczne odłączenie obwodu w przypadku wystąpienia zwarcia. Montaż na szynie DIN: Umożliwia łatwy i szybki montaż w standardowych rozdzielnicach. Szeroki zakres temperatur pracy: Możliwość pracy w zakresie temperatur od -25°C do 40°C zapewnia niezawodność w różnych warunkach środowiskowych. Przekrój przewodów: Obsługa przewodów jednodrutowych i wielożyłowych o przekroju od 1 mm2 do 25 mm2 daje elastyczność przy doborze przewodów doprowadzających. Dodatkowe informacje: Wyłącznik posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz ciałami stałymi większymi niż 12,5 mm. Klasa ograniczenia energii to 3, a kategoria przepięcia to III – parametry istotne przy projektowaniu bezpiecznych instalacji elektrycznych. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 4 kV, co świadczy o wysokiej odporności na przepięcia przejściowe.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Czułość AC
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 16 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 10 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
