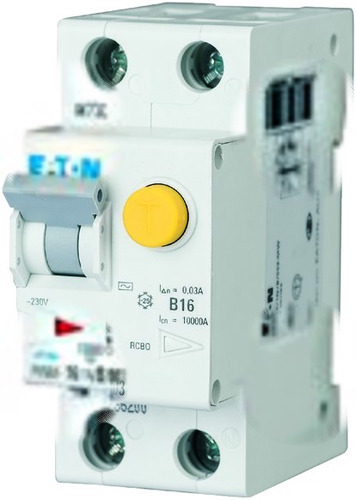

Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-16/1N/B/003-A-MW

Producent: Eaton

Wielofunkcyjne zabezpieczenie instalacji elektrycznej Wyłącznik nadprądowy z modułem różnicowym PKNM-16/1N/B/003-A-MW to niezawodne urządzenie, które łączy w sobie funkcje ochrony przed przeciążeniem i zwarciem, jak również zapewnia ochronę osobistą przed porażeniem prądem elektrycznym. Jest to kluczowy element każdej bezpiecznej instalacji elektrycznej, zarówno w budynkach mieszkalnych, jak i komercyjnych. Urządzenie przeznaczone jest do zabezpieczania obwodów o napięciu 230V. Konstrukcja i zastosowanie Wyłącznik ten łączy w sobie cechy wyłącznika nadprądowego typu B oraz wyłącznika różnicowoprądowego o czułości A (30mA). Dzięki temu zapewnia kompleksową ochronę instalacji i użytkowników. Charakterystyka B oznacza, że wyłącznik reaguje szybko na zwarcia, ale jest bardziej tolerancyjny na krótkotrwałe przeciążenia, co jest szczególnie ważne przy podłączaniu urządzeń z silnikami elektrycznymi lub innymi odbiornikami o dużym prądzie rozruchowym. Połączenie z funkcją różnicowoprądową gwarantuje szybkie odłączenie obwodu w przypadku wykrycia upływu prądu do ziemi, minimalizując ryzyko porażenia. Wyłącznik zajmuje 2 moduły na szynie TH-35, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Przeznaczony jest do montażu w obwodach jednofazowych z biegunem neutralnym (1P+N). Znamionowy prąd różnicowy 0.03A zapewnia wysoką skuteczność ochrony przed porażeniem. Kluczowe cechy i korzyści Kompleksowa ochrona: Połączenie funkcji nadprądowej i różnicowoprądowej w jednym urządzeniu upraszcza instalację i zwiększa bezpieczeństwo. Charakterystyka B: Zapewnia szybką reakcję na zwarcia i tolerancję na krótkotrwałe przeciążenia, idealna dla urządzeń z silnikami. Wysoka zdolność wyłączania: Znamionowa zwarciowa zdolność wyłączania Icn wynosi 10kA, co gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia poważnej awarii. Bezpieczeństwo osobiste: Czułość A (30mA) zapewnia szybką reakcję na upływy prądu do ziemi, chroniąc użytkowników przed porażeniem. Łatwy montaż: Kompaktowe wymiary (2 moduły) i standardowy montaż na szynie TH-35 ułatwiają instalację i wymianę urządzenia. Szeroki zakres zastosowań: Nadaje się do zabezpieczania obwodów oświetleniowych, gniazdkowych oraz innych odbiorników w budynkach mieszkalnych i komercyjnych. Trwała konstrukcja: Wykonany z wysokiej jakości materiałów zapewniających długotrwałą i niezawodną pracę w temperaturach od -25°C do 40°C. Zgodność z normami: Spełnia wymagania norm EN 61009-1 oraz EN 61009, gwarantując bezpieczeństwo i niezawodność działania. Dodatkowo, wyłącznik posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz ciałami stałymi większymi niż 12,5 mm. Przekrój przyłączanego przewodu jednodrutowego lub wielożyłowego wynosi od 1 do 25 mm2, co zapewnia elastyczność przy doborze przewodów doprowadzających energię.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Czułość A
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 16 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 10 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
