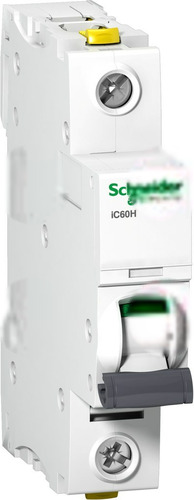

Wyłącznik nadprądowy iC60H-C25-1 C 25A 1-biegunowy

Producent: Schneider Electric

Wyłączniki nadprądowe iC60 – niezawodna ochrona instalacji elektrycznej Ten jednobiegunowy wyłącznik nadprądowy iC60H-C25-1, o prądzie znamionowym 25A, to element przeznaczony do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami. Jest to kluczowy komponent w zapewnieniu bezpieczeństwa zarówno w instalacjach domowych, komercyjnych, jak i przemysłowych. Konstrukcja wyłącznika pozwala na szybką reakcję w przypadku awarii, minimalizując ryzyko uszkodzeń urządzeń i pożarów. Wyłączniki z serii iC60 charakteryzują się wysoką jakością wykonania oraz szerokim zakresem akcesoriów, co pozwala na dopasowanie ich do indywidualnych potrzeb każdej instalacji. Dzięki temu, że spełniają wymagania norm IEC/EN 60947-2 oraz IEC/EN 60898-1, stanowią solidną podstawę dla bezpiecznego i efektywnego systemu elektrycznego. Możliwość montażu dodatkowych elementów, takich jak wyzwalacze czy styki pomocnicze, zwiększa funkcjonalność i zakres zastosowań. Konstrukcja i funkcjonalność dla profesjonalistów Wyłącznik iC60H-C25-1 wyróżnia się przemyślaną konstrukcją ułatwiającą montaż i serwisowanie. Podwójne zaciski umożliwiają podłączenie przewodów o różnym przekroju (od 1 do 25 mm2 dla przewodów jednodrutowych oraz od 1 do 16 mm2 dla wielożyłowych), co daje elastyczność podczas instalacji. Demontaż pojedynczego wyłącznika odbywa się bez konieczności zdejmowania szyny łączeniowej, a możliwość odłączenia z szyny DIN bez użycia narzędzi znacząco przyspiesza prace konserwacyjne. Wskaźnik VisiTrip informuje o zadziałaniu wyłącznika z powodu zakłócenia (kolor czerwony), a VisiSafe pokazuje stan styków (kolor zielony), co ułatwia diagnozowanie problemów i bezpieczne wykonywanie napraw. Klasa ograniczenia energii 3 zapewnia optymalny koszt ochrony obwodu odpływowego. Bezpieczeństwo i niezawodność dla użytkownika końcowego Zastosowanie charakterystyki C sprawia, że wyłącznik dobrze radzi sobie z obciążeniami indukcyjnymi, takimi jak silniki czy oświetlenie fluorescencyjne – reaguje wolniej na krótkie skoki prądu podczas uruchamiania urządzeń, ale skutecznie chroni przed przeciążeniami i zwarciami. Znamionowa zdolność wyłączania zwarciowego (Icu) wynosi 15 kA przy napięciu 230 V, a (Icn) 10 kA zgodnie z normą EN 60898 przy napięciu 230V co gwarantuje skuteczną ochronę instalacji elektrycznej w przypadku wystąpienia poważnych awarii. Wyłącznik posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz ciałami stałymi większymi niż 12,5 mm. Dodatkowo produkt jest wykonany z materiałów bezhalogenowych oraz z tworzyw sztucznych nadających się do recyklingu, co świadczy o dbałości o środowisko naturalne.

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 1
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 25 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 16 mm2
• Rodzaj napięcia AC/DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 3 W
• Szerokość wyrażona liczbą modułów 1
• Temperatura otoczenia w warunkach pracy -35 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 15 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 15 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
