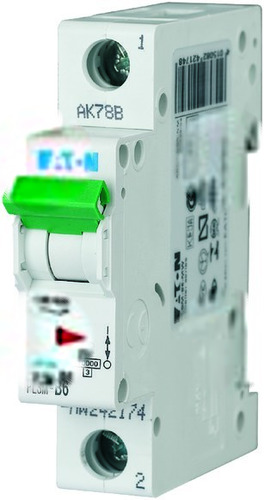

Wyłącznik nadprądowy 1-biegunowy PLSM-C6-MW

Producent: Eaton

Wyłączniki nadprądowe serii C – niezawodna ochrona instalacji Wyłącznik nadprądowy PLSM-C6-MW to element zabezpieczający, przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się wysoką skutecznością działania i trwałością, co czyni go idealnym wyborem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych. Konstrukcja oparta na sprawdzonej technologii Eaton gwarantuje stabilną pracę w różnych warunkach. Funkcjonalność i zastosowanie Ten jednobiegunowy wyłącznik z charakterystyką C zapewnia opóźnioną reakcję na krótkotrwałe skoki prądu, co jest szczególnie ważne w przypadku obciążeń z silnikami lub innymi urządzeniami generującymi prądy udarowe. Dzięki temu minimalizuje ryzyko niepotrzebnego wyłączania się obwodu podczas normalnej pracy. Znamionowy prąd 6A sprawia, że jest on odpowiedni do zabezpieczania oświetlenia, gniazdek i innych urządzeń o niewielkim poborze mocy. Wyłącznik ten znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Kluczowe cechy i korzyści Wysoka zdolność wyłączania: Znamionowa zdolność wyłączania zwarciowej Icn wynosi 10 kA przy 230 V oraz 10 kA przy 400 V, co zapewnia skuteczną ochronę instalacji w przypadku wystąpienia poważnych zwarć. Charakterystyka C: Opóźniona reakcja na krótkotrwałe przeciążenia pozwala na bezproblemowe uruchamianie urządzeń z silnikami indukcyjnymi lub innymi obciążeniami generującymi prądy udarowe. Szeroki zakres przyłączeniowy: Możliwość podłączenia przewodów o przekroju od 1 do 25 mm2, zarówno jednodrutowych, jak i wielożyłowych, zapewnia elastyczność podczas montażu. Kompaktowe wymiary: Szerokość 1 modułu ułatwia montaż w rozdzielnicach elektrycznych o ograniczonej przestrzeni. Bezpieczeństwo: Zgodność z normami EN 60898 zapewnia wysoki poziom bezpieczeństwa użytkowania. Trwałość: Wykonanie z wysokiej jakości materiałów gwarantuje długotrwałą i niezawodną pracę urządzenia. Ochrona przed przegrzaniem: Wyłącznik automatycznie odłącza obwód w przypadku przeciążenia, chroniąc przewody i urządzenia przed uszkodzeniem spowodowanym przegrzaniem. Uniwersalność: Nadaje się do stosowania w instalacjach AC o napięciu 230 V i częstotliwości 50-60 Hz. Zakres temperatur pracy: Możliwość eksploatacji w szerokim zakresie temperatur otoczenia (-25°C do +75°C) pozwala na stosowanie go w różnych warunkach środowiskowych. Wyłącznik PLSM-C6-MW to solidne i niezawodne rozwiązanie dla każdego, kto ceni sobie bezpieczeństwo i komfort użytkowania instalacji elektrycznej. Jego uniwersalność sprawia, że jest to produkt idealny zarówno do nowych instalacji, jak i modernizacji istniejących systemów zabezpieczeń.

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 1
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Prąd znamionowy 6 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Straty mocy 1.2 W
• Szerokość wyrażona liczbą modułów 1
• Temperatura otoczenia w warunkach pracy -25 ... 75 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 0 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
