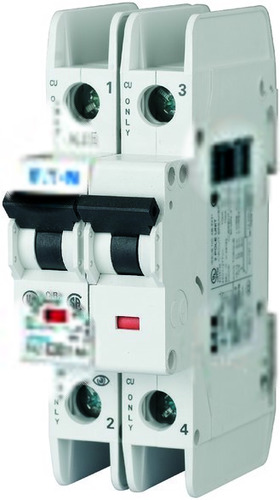

Wyłącznik nadprądowy FAZ-D30/2-NA

Producent: Eaton

Ochrona instalacji elektrycznej z wyłącznikiem FAZ-D30/2-NA Wyłącznik nadprądowy FAZ-D30/2-NA to niezawodne urządzenie służące do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Zaprojektowany przez Eaton, zapewnia bezpieczeństwo instalacji w budynkach mieszkalnych i komercyjnych. Jego kompaktowe rozmiary i łatwy montaż czynią go idealnym wyborem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych. Charakterystyka i zastosowanie Wyłącznik FAZ z charakterystyką D jest szczególnie polecany do zabezpieczania obwodów z odbiornikami o dużym prądzie rozruchowym, takimi jak silniki, transformatory czy urządzenia grzewcze. Charakterystyka D pozwala na chwilowe przekroczenie prądu znamionowego bez niepotrzebnego wyzwalania, co eliminuje ryzyko fałszywych alarmów podczas uruchamiania urządzeń. Przeznaczony do pracy w sieciach AC o napięciu 415V i częstotliwości 50-60Hz, skutecznie chroni przed skutkami awarii. Kluczowe cechy i korzyści Wysoka zdolność łączeniowa: Znamionowa zdolność wyłączania zwarciowego (Icu) wynosi 15 kA zarówno przy 230V, jak i 400V, co gwarantuje skuteczną ochronę w przypadku wystąpienia poważnych przepięć. Kompaktowy rozmiar: Szerokość zaledwie 2 modułów ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni. Szeroki zakres temperatur pracy: Wyłącznik zachowuje swoje właściwości w zakresie temperatur od -25°C do 75°C, co pozwala na jego stosowanie w różnych warunkach środowiskowych. Uniwersalne podłączenie przewodów: Możliwość podłączenia przewodów jednodrutowych i wielożyłowych o przekroju od 1 mm2 do 25 mm2 zapewnia elastyczność podczas instalacji. Bezpieczeństwo potwierdzone normami: Spełnia wymagania norm IEC 60947-2 oraz IEC 60898-1, co świadczy o wysokiej jakości i niezawodności urządzenia. Klasa ograniczenia energii 3 oraz kategoria przepięcia III zapewniają dodatkowe bezpieczeństwo. Trwała konstrukcja: Stopień ochrony IP20 chroni przed dotykiem palcami oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Możliwość rozbudowy: Kompatybilność z dodatkowymi elementami wyposażenia pozwala na dostosowanie wyłącznika do indywidualnych potrzeb instalacji. Wyłącznik FAZ-D30/2-NA to solidne i efektywne rozwiązanie dla każdego, kto dba o bezpieczeństwo swojej instalacji elektrycznej. Jego niezawodność i łatwość montażu czynią go doskonałym wyborem zarówno dla profesjonalistów, jak i wymagających użytkowników końcowych.

• Charakterystyka wyzwalania D
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 415 V
• Napięcie znamionowe izolacji Ui 440 V
• Prąd znamionowy 30 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Straty mocy 5.4 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 75 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 15 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
