Wyłącznik nadprądowy 6kA HN-C10/2

Producent: Eaton

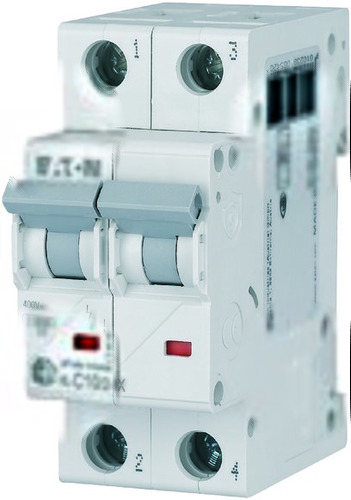

Wyłącznik nadprądowy – niezawodna ochrona instalacji elektrycznej Ten dwubiegunowy wyłącznik nadprądowy marki Eaton z serii xPole Home, model HN-C10/2, to kluczowy element zapewniający bezpieczeństwo w każdym obwodzie elektrycznym. Zaprojektowany zarówno do użytku domowego, jak i profesjonalnych instalacji, oferuje skuteczną ochronę przed przeciążeniami i zwarciami. Jego kompaktowe rozmiary i łatwy montaż na szynie DIN TH 35 czynią go idealnym rozwiązaniem dla szerokiego zakresu zastosowań. Cechy i zastosowanie Wyłącznik HN-C10/2 charakteryzuje się charakterystyką C, co oznacza, że jest szczególnie dobrze przystosowany do ochrony obwodów z odbiornikami o dużym prądzie rozruchowym – jak np. silniki, pompy czy urządzenia zasilane indukcyjnie. Znamionowy prąd 10A oraz zdolność zwarciowa 6kA (przy 230V i 400V) gwarantują niezawodne działanie w przypadku wystąpienia awarii. Dzięki uniwersalnym zaciskom windowym i szynowym, podłączenie przewodów jest szybkie i wygodne. Wyłącznik spełnia wymagania koordynacji izolacji, zapewniając bezpieczną pracę instalacji. Ochrona przed przeciążeniem: Chroni obwód przed uszkodzeniami spowodowanymi zbyt dużym obciążeniem. Ochrona przed zwarciem: Natychmiastowo przerywa obwód w przypadku zwarcia, minimalizując ryzyko pożaru i uszkodzenia urządzeń. Charakterystyka C: Idealna do obwodów z odbiornikami o dużym prądzie rozruchowym (np. silniki, pompy). Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę nawet w przypadku wysokich prądów zwarciowych. Montaż na szynie DIN: Szybki i łatwy montaż w standardowej szafce elektrycznej. Uniwersalne zaciski: Możliwość podłączenia przewodów zarówno za pomocą zacisków windowych, jak i szynowych. Stopień ochrony IP20: Ochrona przed dotknięciem palcem oraz ciałami stałymi większymi niż 12,5 mm. Parametry techniczne i konstrukcja Wyłącznik HN-C10/2 został zaprojektowany z myślą o trwałości i niezawodności. Jego konstrukcja zapewnia optymalne parametry pracy w zakresie temperatur od -25°C do 75°C oraz częstotliwości 50-60 Hz. Wykonany z wysokiej jakości materiałów, odporny na czynniki zewnętrzne i zapewnia długotrwałą ochronę instalacji elektrycznej. Znamionowe napięcie izolacji Ui wynosi 440V a znamionowe napięcie udarowe wytrzymywane Uimp to 4kV co potwierdza jego solidność i bezpieczeństwo użytkowania. Szerokość wyłącznika to 2 moduły (36mm), co pozwala na efektywne wykorzystanie przestrzeni w szafce elektrycznej. Straty mocy wynoszą jedynie 3W co przekłada się na oszczędność energii. Klasa ograniczenia energii to 3 a stopień zanieczyszczenia to 3 co świadczy o jego odporności na warunki środowiskowe występujące w instalacjach elektrycznych. Przekrój przyłączanego przewodu jednodrutowego lub wielożyłowego wynosi od 1 do 25 mm2, co zapewnia kompatybilność z różnymi typami przewodów.

• Charakterystyka wyzwalania C
• Do instalacji podtynkowych tak
• Głębokość wbudowania 44 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Montaż podtynkowy tak
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Prąd znamionowy 10 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 3 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 75 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
