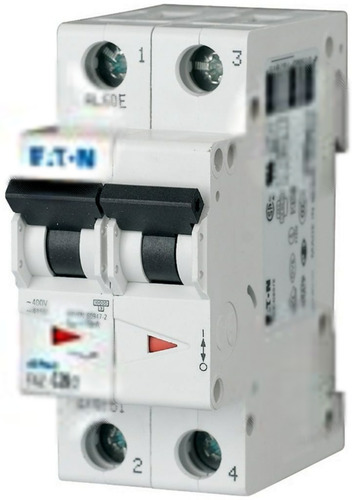

Wyłącznik nadprądowy 15 kA, In=20 A, charakterystyka D, 2-biegunowy FAZ FAZ-D20/2

Producent: Eaton

Niezawodna ochrona obwodów elektrycznych z wyłącznikiem FAZ-D20/2 Wyłącznik nadprądowy FAZ-D20/2 marki Eaton to dwubiegunowe urządzenie modułowe, zaprojektowane do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Charakteryzuje się wysoką zdolnością wyłączania zwarciowego, sięgającą 15 kA, co czyni go idealnym wyborem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych poszukujących niezawodnego zabezpieczenia. Charakterystyka i zastosowanie Wyłącznik o charakterystyce D jest szczególnie polecany do zabezpieczania obwodów zasilających urządzenia o dużym prądzie rozruchowym – silniki, transformatory, zasilacze impulsowe czy systemy HVAC. Charakterystyka D pozwala na chwilowe przekroczenie prądu znamionowego bez niepotrzebnego wyzwalania, co zapobiega fałszywym alarmom i przestojom w pracy urządzeń. Znamionowy prąd 20 A zapewnia optymalną ochronę dla szerokiego zakresu aplikacji. Urządzenie doskonale sprawdzi się w instalacjach fotowoltaicznych, systemach automatyki przemysłowej oraz w budynkach mieszkalnych i komercyjnych. Konstrukcja i montaż Kompaktowa konstrukcja wyłącznika (szerokość 2 modułów) pozwala na łatwy montaż w standardowych szafach rozdzielczych, oszczędzając cenne miejsce. Przekrój przyłączanego przewodu jednodrutowego lub wielożyłowego do 25 mm2 zapewnia elastyczność przy doborze przewodów zasilających. Wyłącznik spełnia wysokie standardy bezpieczeństwa (IP20) i jest przeznaczony do pracy w temperaturach od -25°C do 75°C. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 4 kV, co dodatkowo zwiększa jego odporność na zakłócenia. Klasa ograniczenia energii to 3 a kategoria przepięcia to III. Warto wiedzieć: Wyłącznik FAZ-D20/2 posiada znamionową zwarciową zdolność łączeniową Icn na poziomie 10 kA przy napięciu 400 V i 230 V oraz Icu na poziomie 15 kA przy napięciu 400 V i 230 V zgodnie z normami IEC 60947-2 i EN 60898. To gwarancja skutecznej interwencji w przypadku wystąpienia zwarcia.

• Charakterystyka wyzwalania D
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 440 V
• Prąd znamionowy 20 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Straty mocy 4.6 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 75 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 15 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
