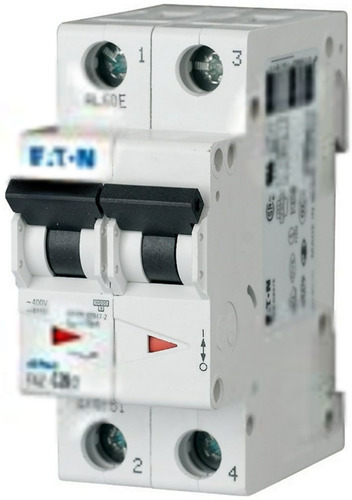

Wyłącznik nadprądowy 15 kA, In=16 A, charakterystyka D, 2-biegunowy FAZ FAZ-D16/2

Producent: Eaton

Wyłącznik nadprądowy – niezawodna ochrona instalacji elektrycznej Ten dwubiegunowy wyłącznik nadprądowy marki Eaton z serii FAZ, o prądzie znamionowym 16A i charakterystyce D, to kluczowy element zapewniający bezpieczeństwo w każdej instalacji elektrycznej. Znamionowa zdolność wyłączania zwarciowego na poziomie 15kA gwarantuje skuteczną reakcję w sytuacjach awaryjnych, chroniąc przed uszkodzeniami i potencjalnymi zagrożeniami. Wyłącznik ten znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych, gdzie wymagana jest wysoka niezawodność i ochrona przed przeciążeniami oraz zwarciami. Cechy i zastosowanie Wyłącznik FAZ-D16/2 został zaprojektowany z myślą o szerokim spektrum zastosowań. Charakterystyka D oznacza opóźnioną reakcję na wzrost prądu, co czyni go idealnym wyborem do obwodów z urządzeniami generującymi wysokie prądy udarowe podczas uruchamiania – np. silnikami, pompami czy kompresorami. Dzięki temu minimalizowane jest ryzyko niepotrzebnego wyłączania się obwodu podczas normalnej pracy tych urządzeń. Montaż na szynie TH35 pozwala na łatwą i szybką instalację w rozdzielnicy. Szerokość 2 modułów zapewnia kompaktowe wymiary i optymalne wykorzystanie przestrzeni w szafie rozdzielczej. Wysoka zdolność wyłączania zwarciowego: 15 kA przy 400V oraz 230V zapewnia skuteczną ochronę nawet w trudnych warunkach. Charakterystyka D: Opóźniona reakcja na wzrost prądu, idealna dla obwodów z silnikami i innymi urządzeniami generującymi prądy udarowe. Montaż na szynie TH35: Szybki i łatwy montaż w standardowych rozdzielnicach. Kompaktowe wymiary: Szerokość 2 modułów pozwala zaoszczędzić miejsce w szafie rozdzielczej. Stopień ochrony IP20: Zapewnia ochronę przed dotknięciem przypadkowym. Przekrój przewodów: Możliwość podłączenia przewodów jednodrutowych i wielożyłowych o przekroju od 1 do 25 mm2. Temperatura pracy: Szeroki zakres temperatur pracy od -25°C do +75°C umożliwia stosowanie w różnych warunkach środowiskowych. Parametry techniczne i zgodność z normami Wyłącznik FAZ-D16/2 spełnia rygorystyczne normy bezpieczeństwa, co potwierdza jego wysoka jakość i niezawodność. Klasa ograniczenia energii 3 oraz kategoria przepięcia III gwarantują skuteczną ochronę przed skutkami przepięć i udarów prądowych. Napięcie znamionowe izolacji Ui wynosi 440V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4kV, co zapewnia bezpieczną pracę w różnych warunkach instalacyjnych. Zgodność z normami EN 60898 oraz IEC 60947-2 zapewnia pewność działania i bezpieczeństwo użytkowania. Straty mocy wynoszą jedynie 4.8W co przekłada się na oszczędności energii podczas eksploatacji urządzenia.

• Charakterystyka wyzwalania D
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 2
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 2
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 440 V
• Prąd znamionowy 16 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Straty mocy 4.8 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 75 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 15 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
