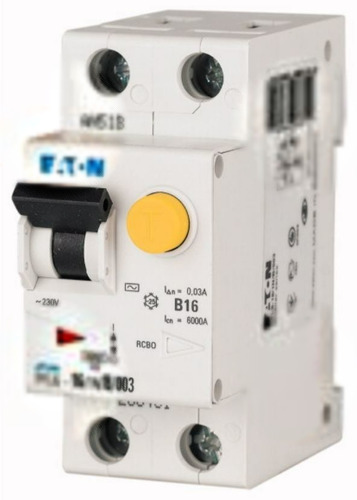

Wyłącznik kombinowany 6kA PFL6-16/1N/B/003-A

Producent: Eaton

Wyłączniki kombinowane – ochrona i wygoda w jednym urządzeniu Ten wyłącznik kombinowany 6kA to niezawodne rozwiązanie do ochrony instalacji elektrycznych przed przeciążeniem i zwarciem, a także zapewnia ochronę osób przed porażeniem prądem elektrycznym. Urządzenie łączy w sobie funkcję wyłącznika nadprądowego (MCB) i wyłącznika różnicowoprądowego (RCD), co pozwala na kompaktowe i efektywne zabezpieczenie obwodów. Dzięki temu, zamiast instalować dwa oddzielne urządzenia, można wykorzystać jedno – oszczędzając miejsce w rozdzielnicy i upraszczając montaż. Wyłącznik charakteryzuje się prądem znamionowym 16A oraz charakterystyką B, co oznacza, że jest idealny do zabezpieczania obwodów oświetleniowych, gniazdkowych oraz innych urządzeń o umiarkowanym prądzie rozruchowym. Charakterystyka B pozwala mu reagować wolniej na krótkie skoki prądu, dlatego dobrze znosi uruchamianie urządzeń z silnikiem. Znamionowa zdolność wyłączania zwarciowego na poziomie 6kA gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia poważnej awarii. Dodatkowo, obecność biegunu N rozłączanego jednocześnie z fazą zwiększa bezpieczeństwo użytkowania. Cechy konstrukcyjne i zastosowanie Wyłącznik został zaprojektowany z myślą o łatwym montażu na szynie DIN (szerokość 2 modułów). Jego głębokość wbudowania wynosi 69.5 mm, co pozwala na instalację nawet w płytkich rozdzielnicach. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem, ale nie chroni przed wpływem wody czy kurzu – dlatego urządzenie powinno być montowane w obudowie ochronnej. Przekrój przyłączanego przewodu wielożyłowego i jednodrutowego do 25 mm2 daje dużą swobodę przy doborze przewodów doprowadzających energię. Ten model wyłącznika jest szczególnie polecany do stosowania w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Sprawdzi się doskonale w obwodach oświetleniowych, gniazdkowych, a także w zabezpieczaniu urządzeń elektrycznych o umiarkowanym poborze mocy. Dzięki wysokiej jakości wykonania i zgodności z normami bezpieczeństwa, zapewnia długotrwałą i niezawodną pracę. Testowanie aparatu co 6 miesięcy potwierdza jego wysoką jakość i niezawodność działania. Podwójne zaciski windowe/szynowe ułatwiają podłączenie przewodów różnego typu. Przekrój zacisków 25mm2, testowanie aparatu co 6 miesiący, podwójne zaciski windowe/szynowe

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Czułość A
• Do instalacji podtynkowych nie
• Głębokość wbudowania 69.5 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 16 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 6 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
