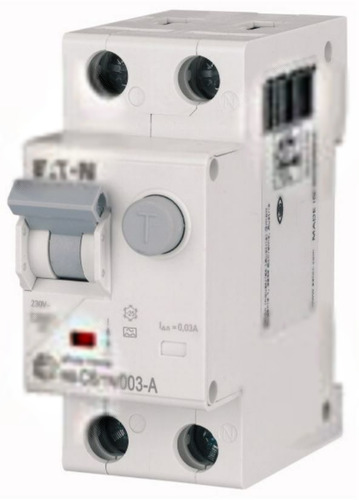

Wyłącznik kombinowany 6kA typ A HNB-C6/1N/003-A

Producent: Eaton

Wyłącznik kombinowany 6kA typ A to niezawodne i kompaktowe rozwiązanie, łączące w sobie funkcje wyłącznika nadprądowego i różnicowoprądowego. Urządzenie przeznaczone jest do ochrony instalacji elektrycznych przed skutkami zwarć, przeciążeń oraz porażeń prądem elektrycznym, zapewniając jednocześnie zwiększoną ochronę przeciwpożarową. Model HNB-C6/1N/003-A z serii xPole Home firmy Eaton to idealny wybór zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych poszukujących kompleksowego zabezpieczenia. Cechy produktu i zastosowanie Wyłącznik ten charakteryzuje się wysoką skutecznością działania i łatwością montażu na szynie DIN TH 35. Jego konstrukcja umożliwia montaż zarówno w pozycji pionowej, jak i poziomej, co zapewnia elastyczność podczas instalacji. Dzięki jednoczesnemu rozłączaniu bieguna N, zapewnia pełne odłączenie obwodu w przypadku wykrycia zagrożenia. Przeznaczony do stosowania w obwodach o napięciu 230V i prądzie znamionowym 6A, z czułością na prąd różnicowy typu A (30mA), skutecznie chroni przed skutkami zwarć do 6kA. Charakterystyka wyzwalania C sprawia, że jest idealny do obwodów z urządzeniami generującymi prądy udarowe przy starcie – np. silnikami. Zalety i korzyści Kompaktowe wymiary: Szerokość zaledwie 2 modułów pozwala zaoszczędzić miejsce w rozdzielnicy. Podwójne zaciski: Zarówno zaciski windowe, jak i szynowe ułatwiają podłączenie przewodów o przekroju od 1 do 25 mm2, zapewniając wygodę instalacji. Wskaźnik położenia styków: Czytelny wskaźnik (czerwony/zielony) informuje o stanie wyłącznika – czy obwód jest załączony czy wyłączony. Testowanie co 6 miesięcy: Wymóg testowania co pół roku zamiast co miesiąc minimalizuje nakład pracy związany z konserwacją urządzenia. Niezależność od napięcia sieci: Wyzwalanie niezależne od napięcia sieci gwarantuje niezawodne działanie nawet w przypadku jego wahań. Zgodność z normami: Urządzenie posiada certyfikat CE oraz spełnia wymagania normy RoHS, co potwierdza jego bezpieczeństwo i wysoką jakość wykonania. Ochrona przed porażeniem i pożarem: Kombinacja funkcji nadprądowej i różnicowoprądowej zapewnia kompleksową ochronę osób i mienia. Konstrukcja i montaż Wyłącznik został zaprojektowany z myślą o łatwym montażu i wygodzie użytkowania. Montaż odbywa się na standardowej szynie DIN TH 35, a możliwość zaplombowania dźwigni w pozycji ON/OFF zapewnia dodatkowe bezpieczeństwo. Solidna konstrukcja oraz wysoka jakość materiałów gwarantują długotrwałą i bezawaryjną pracę urządzenia w temperaturach od -25°C do +40°C. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed dostępem ciał stałych większych niż 12,5 mm. Przekrój zacisków 25mm2, testowanie aparatu co 6 miesiący, podwójne zaciski windowe/szynowe

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Czułość A
• Do instalacji podtynkowych nie
• Głębokość wbudowania 69.5 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 6 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 6 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
