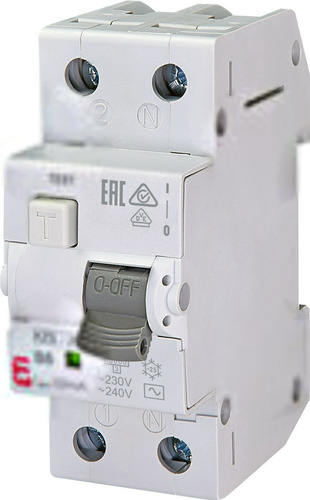

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B6/0.03

Producent: Eti

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B6/0.03 to niezawodne i sprawdzone urządzenie, przeznaczone do ochrony osób i instalacji elektrycznych. Chroni przed porażeniem prądem elektrycznym, zarówno w przypadku bezpośredniego, jak i pośredniego dotyku z elementami pod napięciem, a także zabezpiecza przed zagrożeniem pożarowym spowodowanym uszkodzeniem izolacji. Dodatkowo, zapewnia ochronę przed skutkami zwarć i przeciążeń w obwodach elektrycznych. Ten model jest szczególnie przydatny w sieciach TN-S, TN-C-S, TT oraz IT, gdzie przewód zerowy i uziemienie są rozdzielone. Jego kompaktowa budowa – zajmuje jedynie 2 moduły – ułatwia montaż w rozdzielnicach. Wyłącznik ten charakteryzuje się prądem znamionowym 6A oraz czułością na prądy różnicowe AC o wartości 0.03A. Charakterystyka wyzwalania B zapewnia szybką reakcję na wzrost prądu zwarciowego, jednocześnie pozwalając na bezpieczne uruchamianie urządzeń z silnikami, które generują chwilowe skoki prądu. Znamionowa zdolność wyłączania zwarciowego wynosi 10 kA, co gwarantuje skuteczne odłączenie obwodu w przypadku awarii. Konstrukcja i funkcjonalność Wyłącznik KZS-2M został zaprojektowany z myślą o łatwości użytkowania i bezpieczeństwie. Posiada przycisk "Test", umożliwiający regularne sprawdzanie poprawności działania mechanizmu różnicowoprądowego. Wskaźnik pozycji styków głównych pozwala na szybką identyfikację stanu wyłącznika (ON/OFF). Zabezpieczone zaciski przyłączeniowe minimalizują ryzyko przypadkowego dotknięcia elementów pod napięciem. Konstrukcja zacisków umożliwia stosowanie izolowanych szyn zbiorczych zarówno na górze jak i na dole urządzenia, co ułatwia montaż i organizację okablowania. Dźwignia załączająca została oznaczona "ON/OFF" dla intuicyjnej obsługi i posiada możliwość plombowania w obu pozycjach, co zapobiega nieautoryzowanym zmianom stanu urządzenia. Możliwość montażu styków pomocniczych PS KZS-2M/4M dodatkowo rozszerza funkcjonalność wyłącznika. Wyłącznik ten charakteryzuje się następującymi parametrami: prąd znamionowy 6A, napięcie znamionowe 230V, charakterystyka wyzwalania B, znamionowy prąd różnicowy 0.03A, czułość AC, zdolność wyłączania zwarciowego 10kA, szerokość 2 modułów, przekrój przewodów 1…25 mm2, stopień ochrony IP20 oraz temperatura pracy w zakresie od -25 do 40 °C. Wyłącznik ten spełnia wymagania norm bezpieczeństwa i jest idealnym rozwiązaniem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych poszukujących niezawodnej ochrony dla swoich instalacji elektrycznych. Jego uniwersalność sprawia, że może być stosowany w różnych typach obwodów elektrycznych, zapewniając kompleksową ochronę przed zagrożeniami związanymi z porażeniem prądem oraz uszkodzeniami instalacji.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Czułość AC
• Głębokość wbudowania 69 mm
• Jednocześnie rozłączany biegun N tak
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 6 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Szerokość wyrażona liczbą modułów 2
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 10 kA
• Znamionowy prąd różnicowy 0.03 A
