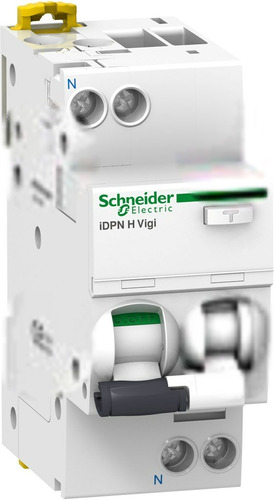

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNHVigi-B16-30-1N-A B 16A 1N-biegunowy 30 mA typ A A9D07616

Producent: Schneider Electric

Wyłącznik różnicowoprądowy z członem nadprądowym to kluczowy element zabezpieczenia instalacji elektrycznej, łączący w sobie funkcje ochrony przeciwporażeniowej oraz przed skutkami przeciążeń i zwarć. Model iDPNHVigi-B16-30-1N-A, o prądzie znamionowym 16A i czułości 30mA typu A, jest przeznaczony do stosowania w instalacjach jednofazowych, zapewniając kompleksową ochronę zarówno dla użytkowników, jak i urządzeń.Konstrukcja tego wyłącznika oparta jest na technologii Acti9 firmy Schneider Electric, gwarantującej wysoką niezawodność i trwałość. Charakterystyka B oznacza, że wyłącznik reaguje szybko na prądy zwarciowe, ale jest bardziej tolerancyjny na krótkotrwałe skoki prądu podczas uruchamiania urządzeń z silnikami – co jest szczególnie ważne w instalacjach domowych i komercyjnych. Zdolność wyłączania zwarciowego na poziomie 10kA zapewnia skuteczną ochronę w przypadku wystąpienia awarii.Montaż na szynie DIN jest standardem w tego typu urządzeniach, ułatwiając instalację i wymianę. Kompaktowe wymiary (szerokość 2 moduły) pozwalają na efektywne wykorzystanie przestrzeni w rozdzielnicy. Dodatkowo, wyłącznik posiada dwuczłonową dźwignię informującą o rodzaju wyzwolenia (nadprądowe czy różnicowoprądowe) oraz optyczne wskaźniki Visi-Trip i Visi-Safe ułatwiające diagnostykę stanu urządzenia. Możliwość testowania przyciskiem "T" (raz do roku przez pierwsze 7 lat użytkowania) pozwala na regularną kontrolę sprawności wyłącznika.Ten model wyróżnia się uniwersalnością zastosowania – sprawdzi się zarówno w instalacjach mieszkalnych, jak i w obiektach komercyjnych. Zapewnia bezpieczeństwo użytkowania oraz zgodność z obowiązującymi normami (EN/IEC 61009-2-1). Przekrój przewodów jednodrutowych od 1 do 16 mm2 oraz wielożyłowych od 1 do 10 mm2 zapewnia kompatybilność z różnymi typami przewodów stosowanych w instalacjach elektrycznych. Wyłącznik pracuje w temperaturach od -25°C do 60°C, co czyni go odpornym na zmienne warunki środowiskowe. Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający otwarcie styków wyłącznika. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Czułość A
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 400 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 16 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 16 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 10 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 10 W
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 60 °C
• Z blokadą tak
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 10 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 10 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
