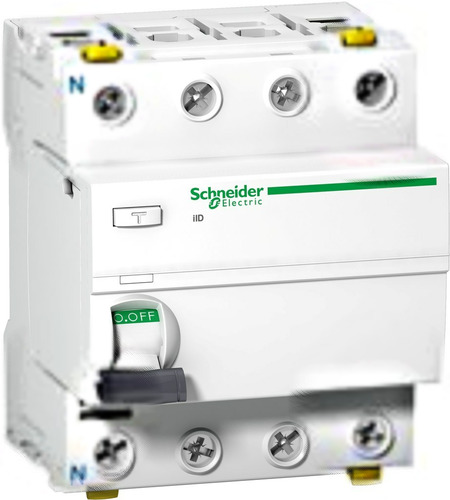

Wyłącznik różnicowoprądowy iID-80-4-30-AC 80A 4-biegunowy 30mA typ AC

Producent: Schneider Electric

Wyłącznik różnicowoprądowy iID-80-4-30-AC to niezawodne zabezpieczenie instalacji elektrycznej, przeznaczone zarówno do zastosowań domowych, jak i w obiektach komercyjnych czy przemysłowych. Urządzenie, o prądzie znamionowym 80A i czułości 30mA typu AC, skutecznie chroni ludzi przed porażeniem elektrycznym oraz instalację przed skutkami zwarć doziemnych. Czteropolowa konstrukcja zapewnia kompleksową ochronę obwodu. Funkcjonalność i Zastosowanie Wyłącznik ten, montowany na szynie DIN, charakteryzuje się wysoką selektywnością i szybką reakcją na niebezpieczne prądy upływu. Jego uniwersalność sprawia, że znajduje zastosowanie w zabezpieczaniu obwodów oświetleniowych, gniazdkowych oraz urządzeń elektrycznych. Dzięki kompaktowym rozmiarom (4 moduły szerokości) łatwo go integruje z istniejącą rozdzielnicą. Zastosowanie charakterystyki AC sprawia, że jest szczególnie efektywny w wykrywaniu prądów upływowych o częstotliwości 50/60 Hz – typowych dla większości instalacji elektrycznych. Konstrukcja i Parametry Wyłącznik został zaprojektowany z myślą o trwałości i niezawodności. Wytrzymuje udary prądowe do 0.25 kA oraz zwarcia o natężeniu do 10 kA. Jego obudowa zapewnia stopień ochrony IP20, chroniąc przed dotknięciem przypadkowym. Przewody o przekroju od 1 mm2 do 35 mm2 (jednodrutowe) lub od 1 mm2 do 25 mm2 (wielożyłowe) można podłączyć bezpośrednio do zacisków wyłącznika. Szeroki zakres temperatur pracy (-5°C do +60°C) gwarantuje prawidłowe działanie w różnych warunkach środowiskowych. Napięcie znamionowe izolacji Ui wynosi 500V a znamionowe napięcie udarowe wytrzymywane Uimp to 6kV co zapewnia dodatkowe bezpieczeństwo użytkowania. Straty mocy urządzenia wynoszą 5.6W przy częstotliwości 50/60Hz. Ten wyłącznik różnicowoprądowy wyróżnia się wysokim prądem znamionowym 80A, co pozwala na zabezpieczenie obwodów o dużym poborze mocy. Czułość 30 mA zapewnia szybką reakcję na prądy upływu i minimalizuje ryzyko porażenia. Czteropolowa konstrukcja gwarantuje kompleksową ochronę całego obwodu, a montaż na szynie DIN ułatwia szybką i bezpieczną instalację w rozdzielnicy. Wytrzymałość zwarciowa na poziomie 10 kA świadczy o wysokiej odporności na przeciążenia i zwarcia. Kompaktowa szerokość wynosząca 4 moduły pozwala zaoszczędzić miejsce w rozdzielnicy, a możliwość podłączenia przewodów o przekroju do 35mm2 zapewnia elastyczność przy doborze przewodów.

• Częstotliwość 50/60 Hz
• Czułość AC
• Głębokość wbudowania 44 mm
• Liczba biegunów 4
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 415 V
• Napięcie znamionowe izolacji Ui 500 V
• Numer RAL (zbliżony) 9003
• Ochrona selektywna nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 80 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 35 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Sposób montażu Szyna DIN
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 5.6 W
• Szerokość wyrażona liczbą modułów 4
• Temperatura otoczenia w warunkach pracy -5 ... 60 °C
• Wykonanie przeciwwybuchowe nie
• Wymiar obudowy (zgodnie z DIN 43880) 4
• Wytrzymałość zwarciowa (Icw) 10 kA
• Wyzwalanie krótkozwłoczne nie
• Z blokadą nie
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 0 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 0 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
• Znamionowy prąd różnicowy 0.03 A
