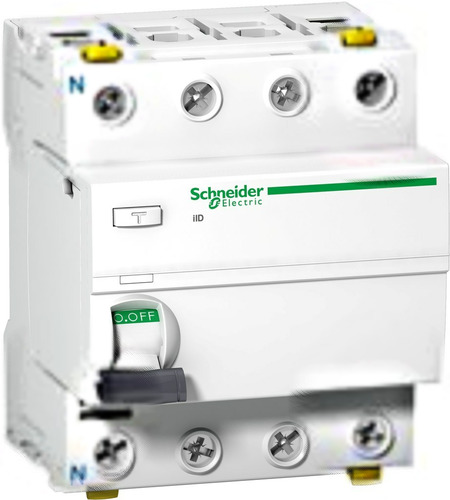

Wyłącznik różnicowoprądowy iID-25-4-30-AC 25A 4-biegunowy 30mA typ AC

Producent: Schneider Electric

Wyłączniki różnicowoprądowe serii iID Schneider Electric pozwalają na realizację ochrony przeciwporażeniowej, zapewniając przy tym udogodnienia przy montażu w rozdzielnicy (montaż beznarzędziowy na szynie DIN, podwójne zaciski góra/dół), bezpieczeństwo obsługi (możliwość sprawdzania przyciskiem "T" jedynie raz do roku, zaślepki zacisków przy dokręcanu przewodów) a także możliwość komunikacji poprzez system Smartlink z wykorzystaniem styku pomocniczego potwierdzającego stan wyłącznika i przyczynę wyzwolenia. Podwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania. Tor N umieszony po lewej stronie, ułatwia oszynowanie z wyłącznikami nadprądowymi.

• Częstotliwość 50/60 Hz
• Czułość AC
• Głębokość wbudowania 50 mm
• Liczba biegunów 4
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 500 V
• Ochrona selektywna nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 25 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 35 mm²
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm²
• Sposób montażu Szyna DIN
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Szerokość wyrażona liczbą modułów 4
• Temperatura otoczenia w warunkach pracy 5 ... 60 °C
• Wymiar obudowy (zgodnie z DIN 43880) 4
• Wytrzymałość zwarciowa (Icw) 10 kA
• Wyzwalanie krótkozwłoczne nie
• Z blokadą tak
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 0 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 0 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
• Znamionowy prąd różnicowy 30 mA
