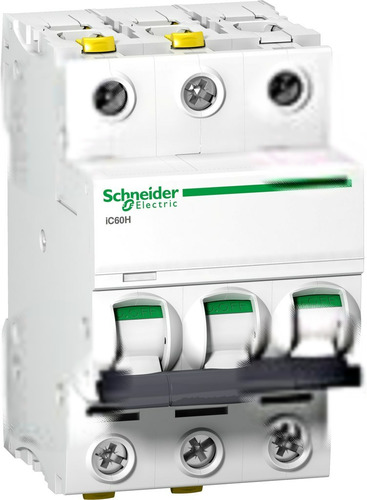

Wyłącznik nadprądowy iC60H-B50-3 B 50A 3-biegunowy

Producent: Schneider Electric

Wyłączniki nadprądowe iC60 – niezawodna ochrona instalacji Wyłącznik nadprądowy iC60H-B50-3 B 50A to trójbiegunowe urządzenie przeznaczone do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Jest to element kluczowy w zapewnieniu bezpieczeństwa zarówno w instalacjach domowych, komercyjnych, jak i przemysłowych. Model ten, o numerze katalogowym A9F06350, wyróżnia się wysoką niezawodnością i łatwością montażu. Ten wyłącznik z serii iC60 oferuje optymalną ochronę dzięki zgodności z normami IEC/EN 60947-2 oraz IEC/EN 60898-1. Szeroki zakres prądów znamionowych i charakterystyk wyzwalania pozwala na precyzyjne dopasowanie do konkretnych potrzeb instalacji. Dodatkowo, dostępność licznych akcesoriów, takich jak wyzwalacze i styki pomocnicze, rozszerza funkcjonalność urządzenia. Konstrukcja i cechy użytkowe Wyłącznik iC60H-B50-3 charakteryzuje się przemyślaną konstrukcją, która ułatwia jego instalację i eksploatację. Możliwość podłączenia dwóch przewodów o różnych przekrojach to praktyczne rozwiązanie dla instalatorów. Wskaźnik VisiTrip, sygnalizujący zadziałanie wyłącznika, ułatwia szybką identyfikację uszkodzonego obwodu – co jest szczególnie ważne podczas diagnostyki awarii. Demontaż pojedynczego aparatu bez konieczności zdejmowania szyny łączeniowej oraz możliwość montażu/demontażu bez użycia narzędzi znacząco przyspieszają prace instalacyjne. Wysoka zdolność wyłączania: Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 10 kA przy 230 V oraz 10 kA przy 400 V, a Icu sięga 15 kA przy 400 V i aż 30 kA przy 230 V (zgodnie z IEC 60947-2), co gwarantuje skuteczną ochronę przed skutkami zwarć. Szeroki zakres temperatur pracy: Urządzenie zachowuje swoje właściwości w zakresie temperatur od -35°C do 70°C, co czyni je odpowiednim do zastosowań w różnych warunkach środowiskowych. Elastyczność podłączeń: Możliwość podłączenia przewodów jednodrutowych o przekroju od 1 do 35 mm2 oraz wielożyłowych od 1 do 25 mm2 zapewnia kompatybilność z różnymi typami przewodów. Bezpieczeństwo użytkowania: Stopień ochrony IP20 zapewnia podstawową ochronę przed dotknięciem przypadkowym. Wskaźnik VisiSafe informuje o fizycznym otwarciu styków, umożliwiając bezpieczne przeprowadzanie prac konserwacyjnych. Charakterystyka B: Zapewnia szybkie wyzwalanie przy przeciążeniach, co jest szczególnie istotne w obwodach z obciążeniami rezystancyjnymi lub niskimi prądami rozruchowymi – dobrze znosi uruchamianie urządzeń z silnikiem. Zastosowania Wyłącznik iC60H-B50-3 B znajduje zastosowanie w szerokim spektrum instalacji elektrycznych: Budynki mieszkalne: Ochrona obwodów oświetleniowych, gniazd wtykowych oraz innych urządzeń elektrycznych. Nieruchomości komercyjne: Zabezpieczenie obwodów w biurach, sklepach oraz innych obiektach handlowych. Budynki przemysłowe: Ochrona obwodów zasilających maszyny i urządzenia produkcyjne (przy uwzględnieniu charakterystyki B). Rozdzielnice elektryczne: Montaż na szynie DIN w celu zapewnienia centralnej ochrony instalacji elektrycznej. Ten model wyłącznika to solidne rozwiązanie dla profesjonalistów poszukujących niezawodnego zabezpieczenia instalacji elektrycznych oraz dla użytkowników końcowych ceniących sobie bezpieczeństwo i komfort użytkowania.

• Charakterystyka wyzwalania B
• Częstotliwość 50 Hz
• Do instalacji podtynkowych nie
• Głębokość wbudowania 44.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 3
• Liczba biegunów (całkowita) 3
• Liczba biegunów chronionych 3
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 400 V
• Napięcie znamionowe izolacji Ui 500 V
• Prąd znamionowy 50 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 35 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC/DC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Straty mocy 4 W
• Szerokość wyrażona liczbą modułów 3
• Temperatura otoczenia w warunkach pracy -35 ... 70 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zdolność łączeniowa zgodnie z EN 60898 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 30 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 15 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
