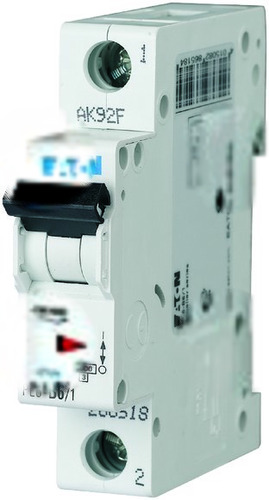

Wyłącznik nadprądowy 6kA PL6-C6/1

Producent: Eaton

Wyłącznik nadprądowy serii xPole – niezawodna ochrona instalacji Wyłącznik nadprądowy PL6-C6/1 to element serii xPole firmy Eaton, przeznaczony do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami. Urządzenie charakteryzuje się kompaktową konstrukcją, zajmując tylko jeden moduł na szynie TH35. Jego uniwersalność sprawia, że znajdzie zastosowanie zarówno w instalacjach domowych, jak i obiektach komercyjnych. Charakterystyka i zastosowanie Wyłącznik PL6-C6/1 posiada charakterystykę C, co oznacza, że jest idealny do ochrony obwodów z urządzeniami generującymi prądy udarowe podczas rozruchu – np. silnikami, pompami czy urządzeniami zasilanymi transformatorami. Znamionowy prąd 6A oraz zdolność wyłączania zwarciowego 6kA zapewniają skuteczną ochronę instalacji elektrycznej. Napięcie znamionowe 230V i zakres częstotliwości 50-60Hz czynią go kompatybilnym z większością standardowych instalacji w Polsce. Ochrona przed przeciążeniem: Zapobiega uszkodzeniom przewodów i urządzeń spowodowanym zbyt dużym obciążeniem. Ochrona przed zwarciem: Szybko odłącza obwód w przypadku wystąpienia zwarcia, minimalizując ryzyko pożaru i uszkodzeń. Charakterystyka C: Odpowiednia do zabezpieczania obwodów z odbiornikami o dużym prądzie rozruchowym. Kompaktowe wymiary: Zajmuje tylko jeden moduł na szynie TH35, co pozwala na oszczędność miejsca w rozdzielnicy. Uniwersalność: Nadaje się do stosowania w instalacjach domowych i komercyjnych. Parametry techniczne i konstrukcja Wyłącznik PL6-C6/1 został wykonany z wysokiej jakości materiałów, co gwarantuje jego trwałość i niezawodność. Posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem, ale nie przed wpływem wody. Możliwość podłączenia przewodów o przekroju od 1 do 25 mm2 zapewnia elastyczność podczas montażu. Temperatura otoczenia w zakresie od -25°C do 75°C pozwala na pracę w różnych warunkach środowiskowych. Klasa ograniczenia energii 3 oraz kategoria przepięcia III świadczą o wysokim poziomie bezpieczeństwa użytkowania. Dodatkowe wyposażenie może być montowane w celu rozszerzenia funkcjonalności wyłącznika. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 4kV a napięcie znamionowe izolacji Ui to 440V.

• Charakterystyka wyzwalania C
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 1
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Prąd znamionowy 6 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Straty mocy 1.2 W
• Szerokość wyrażona liczbą modułów 1
• Temperatura otoczenia w warunkach pracy -25 ... 75 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
