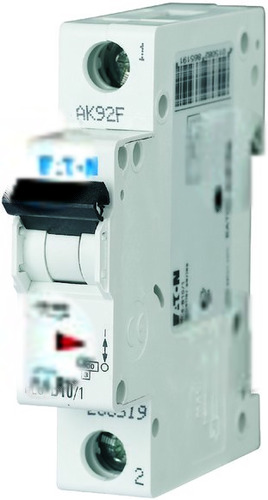

Wyłącznik nadprądowy 6kA PL6-C10/1

Producent: Eaton

Niezawodna ochrona instalacji elektrycznej – wyłącznik nadprądowy PL6-C10/1 Ten jednobiegunowy wyłącznik nadprądowy z charakterystyką C to kluczowy element zabezpieczenia obwodów elektrycznych w budynkach mieszkalnych i komercyjnych. Zaprojektowany przez Eaton, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami, minimalizując ryzyko uszkodzeń instalacji oraz zapobiegając pożarom. Wyłącznik PL6-C10/1 jest idealny do zabezpieczania obwodów oświetleniowych, gniazdkowych oraz urządzeń o charakterystycznym prądzie rozruchowym, takich jak silniki czy transformatory. Charakterystyka i zastosowanie Wyłącznik PL6-C10/1 charakteryzuje się prądem znamionowym 10A oraz zdolnością wyłączania zwarciowego do 6kA przy napięciu 230V i 400V. Charakterystyka C oznacza, że wyłącznik reaguje opóźnionie na krótkotrwałe wzrosty prądu, co pozwala na bezproblemowe uruchamianie urządzeń z silnikami lub innymi elementami generującymi wysoki prąd rozruchowy. Montaż odbywa się na szynie TH35, co zapewnia łatwość instalacji i integracji z istniejącą aparaturą modułową. Jego kompaktowe wymiary (szerokość 1 modułu) pozwalają na optymalne wykorzystanie przestrzeni w rozdzielnicy. Kluczowe cechy i korzyści Wysoka niezawodność: Wykonany z wysokiej jakości materiałów, gwarantuje długotrwałą i bezawaryjną pracę. Szeroki zakres zastosowań: Idealny do zabezpieczania oświetlenia, gniazd oraz urządzeń z prądem rozruchowym. Łatwy montaż: Kompatybilny ze standardową szyną TH35 – instalacja jest prosta i szybka. Kompaktowe wymiary: Zajmuje tylko 1 moduł w rozdzielnicy, oszczędzając cenną przestrzeń. Zgodność z normami: Spełnia wymagania norm EN 60898 i IEC 60947-2, zapewniając bezpieczeństwo użytkowania. Ochrona przed przeciążeniem i zwarciem: Chroni obwód przed uszkodzeniami spowodowanymi nadmiernym obciążeniem lub zwarciem – tak jak każdy wyłącznik w tej klasie. Charakterystyka C: Pozwala na bezproblemowe uruchamianie urządzeń z silnikami lub innymi elementami generującymi wysoki prąd rozruchowy. Stopień ochrony IP20: Zapewnia ochronę przed dotknięciem palcem, co zwiększa bezpieczeństwo użytkowania. Wyłącznik PL6-C10/1 to solidne i efektywne rozwiązanie dla każdego instalatora oraz użytkownika poszukującego niezawodnej ochrony elektrycznej. Zapewnia spokój ducha wiedząc, że instalacja jest bezpieczna i chroniona przed potencjalnymi awariami.

• Charakterystyka wyzwalania C
• Do instalacji podtynkowych nie
• Głębokość wbudowania 70.5 mm
• Jednocześnie rozłączany biegun N nie
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 1
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Możliwość dodatkowego wyposażenia tak
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 440 V
• Prąd znamionowy 10 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Straty mocy 1.5 W
• Szerokość wyrażona liczbą modułów 1
• Temperatura otoczenia w warunkach pracy -25 ... 75 °C
• Wykonanie przeciwwybuchowe nie
• Zakres częstotliwości 50 ... 60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
