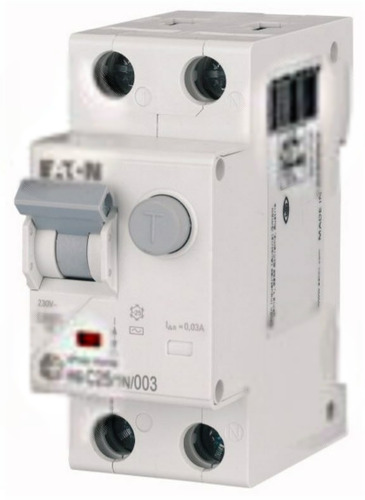

Wyłącznik kombinowany 6kA typ AC HNB-C25/1N/003

Producent: Eaton

Bezpieczeństwo i funkcjonalność w jednym – wyłącznik kombinowany Eaton xPole Home Ten dwubiegunowy wyłącznik kombinowany 6kA, typu AC, to niezawodne rozwiązanie do ochrony instalacji elektrycznych w budynkach mieszkalnych i komercyjnych. Łączy w sobie funkcje wyłącznika nadprądowego i różnicowoprądowego, zapewniając kompleksową ochronę przed skutkami zwarć, przeciążeń oraz porażeń prądem elektrycznym. Urządzenie z serii xPole Home charakteryzuje się kompaktową konstrukcją, dzięki czemu zajmuje niewiele miejsca w rozdzielnicy. Ochrona dostosowana do potrzeb Wyłącznik HNB-C25/1N/003 został zaprojektowany z myślą o bezpieczeństwie i wygodzie użytkowania. Charakterystyka C zapewnia opóźnione wyzwalanie przy krótkotrwałych przeciążeniach, co jest szczególnie ważne przy uruchamianiu urządzeń z silnikami elektrycznymi – nie spowoduje niepotrzebnego wyłączenia obwodu. Znamionowa zdolność wyłączania 6kA gwarantuje skuteczną ochronę przed skutkami zwarć, a czułość AC zapewnia ochronę przed prądami upływowymi. Prąd znamionowy 25A pozwala na zabezpieczenie obwodów o większym poborze mocy. Komfort instalacji i eksploatacji Montaż wyłącznika jest prosty i intuicyjny – urządzenie przeznaczone jest do montażu na szynie DIN TH 35. Podwójne zaciski (windowe i szynowe) ułatwiają podłączenie przewodów o przekroju od 1 do 25 mm2, dając elastyczność w doborze połączeń. Dodatkowo, obecność wskaźnika położenia styków (czerwony/zielony) pozwala na szybką wizualną kontrolę stanu urządzenia. Regularne testowanie (zalecane co 6 miesięcy) za pomocą przycisku testowego „T” zapewnia pewność prawidłowego działania wyłącznika. Klasa ochrony IP20 chroni przed dotknięciem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Przekrój zacisków 25mm2, testowanie aparatu co 6 miesiący, podwójne zaciski windowe/szynowe

• Charakterystyka wyzwalania C
• Częstotliwość 50 Hz
• Czułość AC
• Do instalacji podtynkowych nie
• Głębokość wbudowania 69.5 mm
• Jednocześnie rozłączany biegun N tak
• Kategoria przepięcia 3
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Liczba biegunów (całkowita) 2
• Liczba biegunów chronionych 1
• Montaż podtynkowy nie
• Napięcie znamionowe 230 V
• Napięcie znamionowe izolacji Ui 500 V
• Ochrona przed niepożądanym wyzwoleniem nie
• Odporność na udar prądowy 0.25 kA
• Prąd znamionowy 25 A
• Przekrój przyłączanego przewodu jednodrutowego 1 ... 25 mm2
• Przekrój przyłączanego przewodu wielożyłowego 1 ... 25 mm2
• Rodzaj charakterystyki wyłączania Bezzwłoczny
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 2
• Temperatura otoczenia w warunkach pracy -25 ... 40 °C
• Z blokadą nie
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 6 kA
• Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 6 kA
• Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
• Znamionowy prąd różnicowy 0.03 A
