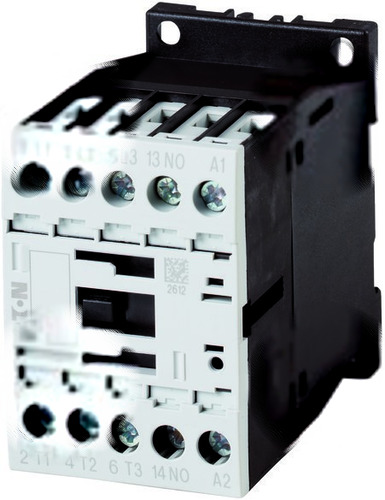

Stycznik mocy, I=9A [AC-3] 1Z 0R DILM9-10(24VDC) 276705

Producent: Eaton

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy Wbudowany styk pomocniczy w standardzie dla DILM od 7 do 38A, podwójne zaciski skrzynkowe. Możliwość beznarzędziowego połączenia styczników DILM od 7 do 15A z wyłącznikiem silnikowym PKZM0 za pomocą łącznika PKZM0-XDM12. W standardzie wbudowana ochrona przeciwprzepięciowa we wszystkich stycznikach z cewką DC. Cewki elektroniczne AC powyżej 115A - niskie zużycie energii, szeroki zakres napięcia pracy cewki. Cewki elektroniczne DC od 17A wzwyż - zalety jak powyżej , można je także sterować bezpośrednio z wyjść sterowników programowalnych PLC. Seria DILM posiada dopuszczenia morskie.

• Głębokość 75 mm
• Liczba styków głównych rozwiernych 0
• Liczba styków głównych zwiernych 3
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 1
• Napięcie pracy dla AC 50 Hz 24 ... 690 V
• Napięcie pracy dla AC 60 Hz 24 ... 690 V
• Rodzaj napięcia sterowania DC
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Szerokość 45 mm
• Wersja modułowa nie
• Wysokość 68 mm
• Znamionowa moc pracy dla AC-3, 400 V 4 kW
• Znamionowa moc pracy dla AC-4, 400 V 2.5 kW
• Znamionowa moc pracy NEMA 3.7 kW
• Znamionowe napięcie sterowania Us dla DC 24 ... 24 V
• Znamionowy prąd pracy dla AC-4, 400 V 6 A
• Znamionowy prąd pracy Ie dla AC-1, 400 V 22 A
• Znamionowy prąd pracy Ie dla AC-3, 400 V 9 A
