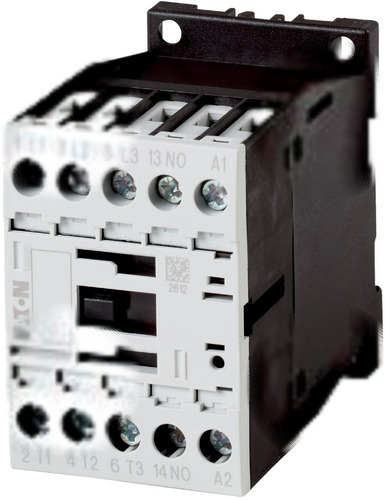

Stycznik mocy, I=9A [AC-3] 0Z 1R DILM9-01(24V50/60HZ) 276729

Producent: Eaton

Stycznik mocy DILM9-01 to urządzenie, które służy do sterowania silnikami elektrycznymi. Jego najważniejsze cechy to liczba styków głównych rozwiernych wynosząca 0 oraz liczba styków głównych zwiernych równa 3. Stycznik posiada także jeden styk pomocniczy rozwierny i brak jakichkolwiek styków pomocniczych zwiernych.Rodzaj napięcia sterowania stycznika to AC, co oznacza, że jest on przeznaczony do pracy w sieciach przemiennych. Styki główne są połączone śrubowo, co zapewnia stabilność i bezpieczeństwo podczas użytkowania.Stycznik DILM9-01 nie jest wersją modułową - jego konstrukcja opiera się na jednej obudowie. Znamionowa moc pracy dla AC-3 przy napięciu 400 V wynosi 4 kW, a znamionowy prąd pracy Ie dla tego samego trybu działania (AC-3) przy tym samym napięciu wynosi 9 A.Urządzenie działa przy różnych wartościach napięcia sterującego: od 24V50/60Hz dla sieci przemiennych o częstotliwości odpowiednio 50 Hz lub 60 Hz do wartości zerowej dla sieci stałoprądowych DC.Wszystkie te cechy sprawiają, że stycznik mocy DILM9-01 doskonale nadaje się do stosowania w różnego rodzaju instalacjach elektrycznych, gdzie wymagana jest precyzyjna kontrola nad pracą silników. Wbudowany styk pomocniczy w standardzie dla DILM od 7 do 38A, podwójne zaciski skrzynkowe. Możliwość beznarzędziowego połączenia styczników DILM od 7 do 15A z wyłącznikiem silnikowym PKZM0 za pomocą łącznika PKZM0-XDM12. W standardzie wbudowana ochrona przeciwprzepięciowa we wszystkich stycznikach z cewką DC. Cewki elektroniczne AC powyżej 115A - niskie zużycie energii, szeroki zakres napięcia pracy cewki. Cewki elektroniczne DC od 17A wzwyż - zalety jak powyżej , można je także sterować bezpośrednio z wyjść sterowników programowalnych PLC. Seria DILM posiada dopuszczenia morskie.

• Głębokość 75 mm
• Liczba styków głównych rozwiernych 0
• Liczba styków głównych zwiernych 3
• Liczba styków pomocniczych rozwiernych 1
• Liczba styków pomocniczych zwiernych 0
• Napięcie pracy dla AC 50 Hz 24 ... 690 V
• Napięcie pracy dla AC 60 Hz 24 ... 690 V
• Rodzaj napięcia sterowania AC
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Szerokość 45 mm
• Wersja modułowa nie
• Wysokość 68 mm
• Znamionowa moc pracy dla AC-3, 400 V 4 kW
• Znamionowa moc pracy dla AC-4, 400 V 2.5 kW
• Znamionowa moc pracy NEMA 3.7 kW
• Znamionowe napięcie sterowania Us dla AC 50 Hz 24 ... 24 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz 24 ... 24 V
• Znamionowy prąd pracy dla AC-4, 400 V 6 A
• Znamionowy prąd pracy Ie dla AC-1, 400 V 22 A
• Znamionowy prąd pracy Ie dla AC-3, 400 V 9 A
