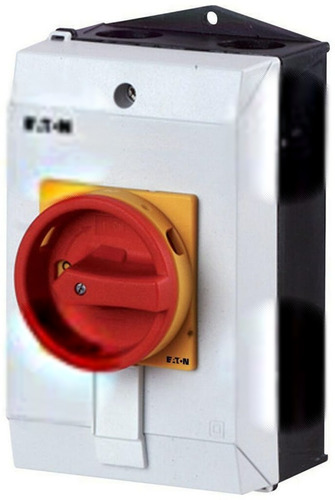

Rozłącznik On/Off In=32A P=15kW P1-32/I2/SVB/N 207319

Producent: Eaton

Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/32A, klasa ochrony przód IP65, rękojeść czerwona z wieńcem blokującym żółtym, zamykanie 3 kłódkami, rozłączniki izolacyjne P1 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni, montaż rozdzielacza IVS

• Budowa urządzenia Kompletne urządzenie w obudowie
• Do instalacji w tablicach rozdzielczych nie
• Do montażu czołowego centralnie nie
• Do montażu na płycie tak
• Do montażu pośredniego nie
• Do montażu tablicowego 4-otworowego nie
• Głębokość 115 mm
• Jako przełącznik nawrotny nie
• Jako rozłącznik bezpieczeństwa nie
• Jako rozłącznik główny tak
• Jako rozłącznik remontowy tak
• Jako wyłącznik awaryjny tak
• Kolor elementu sterowniczego Czerwony
• Liczba biegunów 4
• Liczba łączników 1
• Liczba styków pomocniczych przełącznych 0
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 0
• Maksymalne znamionowe napięcie pracy Ue AC 690 V
• Opcjonalny napęd silnikowy nie
• Opcjonalny wyzwalacz napięciowy nie
• Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) części czołowej IP65
• Stopień ochrony (IP) strony czołowej IP65
• Stopień ochrony (NEMA) 12
• Szerokość 100 mm
• Wbudowany napęd silnikowy nie
• Wysokość 180 mm
• Z mechanizmem ryglującym tak
• Z okablowaniem fabrycznym nie
• Zdolność łączeniowa przy 400 V 15 kW
• Znamionowa moc pracy dla AC-23, 400 V 15 kW
• Znamionowa moc pracy dla AC-3, 400 V 13 kW
• Znamionowe napięcie pracy 690 ... 690 V
• Znamionowy prąd ciągły dla AC-21, 400 V 32 A
• Znamionowy prąd ciągły dla AC-23, 400 V 32 A
• Znamionowy prąd ciągły Iu 32 A
• Znamionowy warunkowy prąd zwarciowy Iq 80 kA
• Znamionowy wytrzymywany prąd krótkotrwały Icw 0.64 kA
