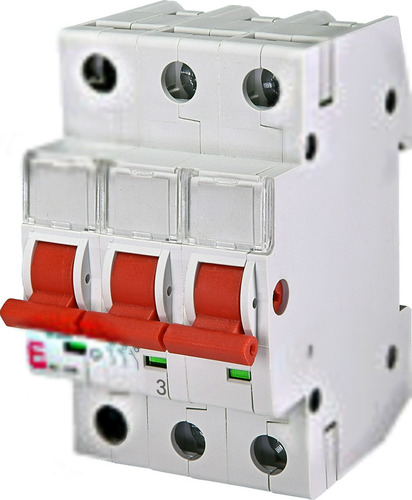

Rozłącznik izolacyjny 63A SV 363

Producent: Eti

Rozłącznik izolacyjny – niezawodne odłączenie zasilania Rozłącznik izolacyjny SV 363 to solidne i sprawdzone urządzenie, przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Sprawdzi się zarówno w instalacjach mieszkaniowych, jak i przemysłowych, gdzie wymagana jest pewność działania i wysoka niezawodność. Jest to kluczowy element w zapewnieniu bezpieczeństwa podczas prac konserwacyjnych i naprawczych, a także jako główny łącznik w rozdzielnicach. Funkcjonalność i zastosowanie Urządzenie służy jako łącznik główny w rozdzielnicach oraz jako indywidualny łącznik w instalacjach elektroenergetycznych. Ważne jest, że rozłącznik nie posiada wbudowanych zabezpieczeń nadprądowych – jego zadaniem jest wyłącznie izolacja obwodu. Możliwość plombowania dźwigni w pozycji załączonej (ON) i wyłączonej (OFF) dodatkowo zwiększa bezpieczeństwo użytkowania i zapobiega przypadkowemu włączeniu lub wyłączeniu. Dzięki temu instalator ma pewność, że obwód pozostanie odizolowany podczas przeprowadzanych prac. Charakterystyka techniczna i konstrukcja Rozłącznik SV 363 został zaprojektowany do pracy przy maksymalnym napięciu AC 400V i znamionowym prądzie ciągłym 63A. Trójbiegunowa konstrukcja zapewnia pełną izolację wszystkich faz. Wykonany z trwałych materiałów, z wykorzystaniem zacisków ramowych do podłączenia przewodów, gwarantuje stabilne połączenie i długotrwałą eksploatację. Stopień ochrony IP20 chroni przed dotknięciem przypadkowym, ale nie zapewnia ochrony przed wilgocią – dlatego urządzenie należy montować w suchych i przewiewnych miejscach. Znamionowy warunkowy prąd zwarciowy Iq wynosi 4kA, co świadczy o jego odporności na nagłe skoki prądu. Urządzenie charakteryzuje się budową mocowaną na stałe, co zapewnia stabilność montażu. Dodatkowo, rozłącznik posiada dźwignię w kolorze czerwonym dla łatwej identyfikacji stanu (załączony/wyłączony) oraz wskaźnik położenia styków dla precyzyjnej kontroli stanu obwodu. Możliwość zasilania zarówno od góry jak i od dołu oraz podwójnego przyłączenia szyny izolacyjnej zwiększają elastyczność montażu. Spełnia normy PN-IEC 60947-3 oraz PN-EN 60947-3 potwierdzając jego zgodność z obowiązującymi standardami bezpieczeństwa.

• Budowa urządzenia Urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych tak
• Do montażu czołowego centralnie nie
• Do montażu tablicowego 4-otworowego nie
• Jako rozłącznik bezpieczeństwa tak
• Jako rozłącznik główny tak
• Jako rozłącznik kompaktowy nie
• Jako rozłącznik remontowy tak
• Jako wyłącznik awaryjny tak
• Liczba biegunów 3
• Maksymalne znamionowe napięcie pracy Ue AC 400 V
• Opcjonalny napęd silnikowy nie
• Rodzaj elementu wykonawczego Dźwignia
• Rodzaj podłączenia styków głównych Zacisk ramowy
• Stopień ochrony (IP) części czołowej IP20
• Stopień ochrony (IP) strony czołowej IP20
• Wbudowany napęd silnikowy nie
• Z mechanizmem ryglującym nie
• Znamionowy prąd ciągły Iu 63 A
• Znamionowy warunkowy prąd zwarciowy Iq 4 kA
