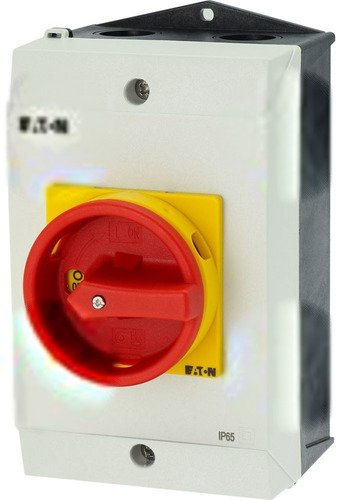

Rozłącznik 25 A, 3-biegunowy 1R 1Z czerwono-żółta rączka P1-25/I2H/MBS/SVB/HI11

Producent: Eaton

Rozłącznik główny – niezawodne zabezpieczenie instalacji Ten trójbiegunowy rozłącznik prądowy o znamionowym prądzie 25A to solidne rozwiązanie do odłączania obwodów w instalacjach elektrycznych. Sprawdzi się zarówno w budynkach mieszkalnych, jak i przemysłowych, zapewniając bezpieczeństwo i kontrolę nad zasilaniem. Konstrukcja w kompletnej obudowie ułatwia montaż i zapewnia dodatkową ochronę przed uszkodzeniami mechanicznymi i wpływem środowiska. Funkcjonalność i zastosowanie Urządzenie łączy w sobie funkcje wyłącznika awaryjnego oraz rozłącznika remontowego, co czyni go wszechstronnym elementem każdej instalacji. Czerwono-żółta rączka obrotowa z blokadą zapewnia łatwą identyfikację stanu urządzenia (włączone/wyłączone) oraz możliwość zablokowania w pozycji wyłączonej, co jest szczególnie ważne podczas prac konserwacyjnych. Dzięki stykom pomocniczym (1 rozwierny, 1 zwierny) możliwe jest podłączenie sygnalizacji stanu rozłącznika lub sterowania innymi urządzeniami. Przeznaczony do montażu na płycie, idealnie nadaje się do budowy tablic rozdzielczych lub montażu na ścianie. Kluczowe cechy i korzyści Wysoka niezawodność: Znamionowy prąd ciągły 25A oraz zdolność wytrzymywania prądów zwarciowych do 50 kA gwarantują stabilną pracę nawet w trudnych warunkach. Bezpieczeństwo użytkowania: Funkcja wyłącznika awaryjnego oraz możliwość zablokowania w pozycji wyłączonej minimalizują ryzyko przypadkowego uruchomienia urządzenia podczas prac serwisowych. Wszechstronność: Możliwość zastosowania jako wyłącznik główny, rozłącznik remontowy lub awaryjny sprawia, że produkt jest uniwersalnym rozwiązaniem dla różnych potrzeb. Łatwy montaż: Kompletna obudowa oraz połączenia śrubowe ułatwiają i przyspieszają instalację. Trwałość: Wykonany z wysokiej jakości materiałów, odporny na uszkodzenia mechaniczne i wpływ warunków atmosferycznych (IP65). Zgodność z normami: Spełnia wymagania norm IEC/EN 60947, VDE 0660 zapewniając bezpieczeństwo i zgodność z przepisami. Sygnalizacja stanu: Obecność styków pomocniczych umożliwia integrację z systemami monitoringu i sterowania. Zabezpieczenie przed przeciążeniem i zwarciem: Chroni obwód przed skutkami nieprawidłowego działania instalacji elektrycznej. Ten rozłącznik charakteryzuje się znamionowym prądem ciągłym na poziomie 25A, a jego zdolność do wytrzymywania prądów zwarciowych wynosi 50 kA. Przeznaczony jest do pracy przy napięciu od 690 do 690 V i posiada trzy bieguny. Stopień ochrony IP65 zapewnia odporność na pył i wilgoć, a znamionowa moc pracy dla AC-3 przy napięciu 400 V wynosi 7.5 kW. Rozłącznik P1-25/I2H/MBS/SVB/HI11 to inwestycja w bezpieczeństwo i niezawodność Twojej instalacji elektrycznej. Solidna konstrukcja, funkcjonalność oraz zgodność z normami czynią go idealnym wyborem zarówno dla profesjonalnych instalatorów, jak i wymagających użytkowników końcowych.

• Budowa urządzenia Kompletne urządzenie w obudowie
• Do instalacji w tablicach rozdzielczych nie
• Do montażu czołowego centralnie nie
• Do montażu na płycie tak
• Do montażu pośredniego nie
• Do montażu tablicowego 4-otworowego nie
• Głębokość 116 mm
• Jako przełącznik nawrotny nie
• Jako rozłącznik bezpieczeństwa nie
• Jako rozłącznik główny tak
• Jako rozłącznik remontowy tak
• Jako wyłącznik awaryjny tak
• Kolor elementu sterowniczego Czerwony
• Liczba biegunów 3
• Liczba łączników 1
• Liczba styków pomocniczych przełącznych 0
• Liczba styków pomocniczych rozwiernych 1
• Liczba styków pomocniczych zwiernych 1
• Maksymalne znamionowe napięcie pracy Ue AC 690 V
• Opcjonalny napęd silnikowy nie
• Opcjonalny wyzwalacz napięciowy nie
• Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) strony czołowej IP65
• Stopień ochrony (NEMA) 12
• Szerokość 100 mm
• Wbudowany napęd silnikowy nie
• Wysokość 181 mm
• Z mechanizmem ryglującym tak
• Z okablowaniem fabrycznym nie
• Zdolność łączeniowa przy 400 V 13 kW
• Znamionowa moc pracy dla AC-23, 400 V 13 kW
• Znamionowa moc pracy dla AC-3, 400 V 7.5 kW
• Znamionowe napięcie pracy 690 ... 690 V
• Znamionowy prąd ciągły dla AC-21, 400 V 25 A
• Znamionowy prąd ciągły dla AC-23, 400 V 25 A
• Znamionowy prąd ciągły Iu 25 A
• Znamionowy warunkowy prąd zwarciowy Iq 50 kA
• Znamionowy wytrzymywany prąd krótkotrwały Icw 0.64 kA
