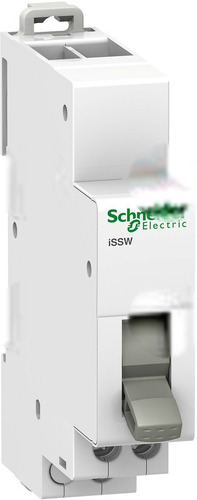

Przełącznik pojedynczy 2-pozycyjny iSSW-20-1 20A 1CO

Producent: Schneider Electric

Przełącznik modułowy do niezawodnego sterowania obwodami Ten przełącznik liniowy z serii Acti9 od Schneider Electric to solidne rozwiązanie do ręcznego włączania i wyłączania obwodów elektrycznych. Zaprojektowany zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych, oferuje prostotę obsługi i pewność działania. Przełącznik iSSW-20-1 jest idealny do zastosowań w budownictwie mieszkaniowym, komercyjnym oraz w przemyśle lekkim. Konstrukcja i funkcjonalność Przełącznik charakteryzuje się 2-pozycyjną pracą (włącz/wyłącz) oraz pojedynczym stykiem przełącznym (1CO), co zapewnia elastyczność w konfiguracji obwodów. Jego kompaktowe wymiary – szerokość 1 modułu (18 mm) – pozwalają na efektywne wykorzystanie przestrzeni w rozdzielnicy. Stopień ochrony IP40 gwarantuje ochronę przed dotykiem i zabezpiecza przed wnikaniem ciał stałych większych niż 1 mm. Wytrzymałość na 30 000 cykli przełączania świadczy o długiej żywotności urządzenia, a zgodność z normami IEC 60669-1 i IEC 60947-5-1 potwierdza jego bezpieczeństwo i niezawodność. Montaż i podłączenie Przełącznik jest przeznaczony do montażu na szynie DIN. Umożliwia podłączenie przewodów miedzianych o przekroju od 0,5 mm2 do 2,5 mm2 (sztywnych lub z tulejką). Przesunięte zaciski ułatwiają podłączenie przewodów, skracając czas instalacji. Wymuszona separacja zgodnie z DIN VDE 0113 zapewnia dodatkowe bezpieczeństwo użytkowania. Parametry pracy Przełącznik pracuje przy napięciu znamionowym AC 250V oraz prądzie znamionowym 20A. Dzięki temu jest odpowiedni do obwodów o średnim obciążeniu. Szeroki zakres temperatur pracy (-20°C do +50°C) pozwala na jego stosowanie w różnych warunkach środowiskowych.

• Do instalacji w tablicach rozdzielczych tak
• Do montażu na płycie nie
• Do montażu pośredniego nie
• Do montażu tablicowego nie
• Funkcja przełączająca Łącznik schodowy
• Głębokość wbudowania 75 mm
• Kolor klosza Biały
• Kompletne urządzenie w obudowie nie
• Liczba biegunów 1
• Liczba styków pomocniczych przełącznych 1
• Liczba styków przełącznych 1
• Liczba styków rozwiernych 0
• Liczba styków zwiernych 0
• Minimalne napięcie znamionowe 250 V
• Model Przełącznik włącz/wyłącz
• Nadruk/symbol Brak
• Napięcie znamionowe 250 V
• Prąd znamionowy 20 A
• Rodzaj elementu wykonawczego Przełącznik
• Rodzaj napięcia AC
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) IP40
• Stopień ochrony (IP) części czołowej IP40
• Stopień ochrony (IP) strony czołowej IP40
• Szerokość wyrażona liczbą modułów 1
• Trzonek źródła światła Inne
• Wymuszona separacja zgodnie z DIN VDE 0113 tak
• Wymuszone otwarcie styków (zgodnie z DIN VDE 0113) tak
• Z lampką sygnalizacyjną nie
• Z pozycją 0 tak
• Znamionowy prąd ciągły Iu 20 A
• Źródło światła Inne
