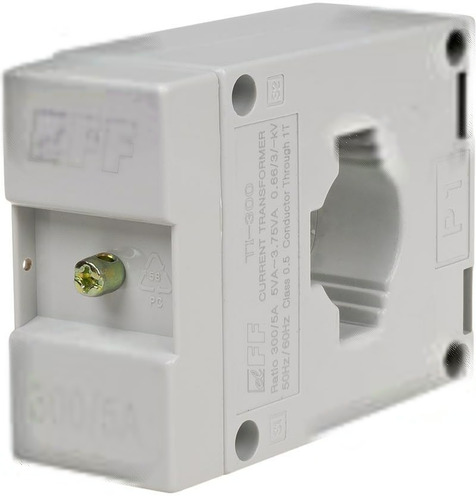

Przekładnik prądowy 300/5A O22, klasa 0,5

Producent: F&F

Przekładnik prądowy – precyzyjny pomiar i ochrona instalacji Ten przekładnik prądowy, o stosunku transformacji 300/5A, to niezawodne narzędzie do pomiaru prądu w obwodach elektrycznych. Klasa dokładności 0,5 gwarantuje precyzyjne odczyty, co jest kluczowe zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych potrzebujących wiarygodnych danych. Konstrukcja przelotowa z zamkniętym rdzeniem zapewnia stabilność i odporność na zakłócenia. Cechy konstrukcyjne i zastosowanie Przekładnik został zaprojektowany do montażu na tablicach lub szynoprzewodach w pozycji pionowej lub poziomej. Średnica otworu przepustowego wynosi 22 mm, a wysokość otworu mieści się w zakresie 32 mm. Przyłącze obwodu wtórnego realizowane jest za pomocą połączenia śrubowego, co ułatwia instalację i zapewnia pewne połączenie. Znamionowy prąd pierwotny to 300A, a wtórny 5A przy mocy pozornej 5 VA. Przekładnik znajduje zastosowanie w systemach pomiarowych, ochronnych oraz sterowania, gdzie wymagana jest precyzyjna kontrola dużych natężeń prądu. Bezpieczeństwo i zgodność z normami Urządzenie spełnia wymagania normy IEC 60044-1, co potwierdza jego bezpieczeństwo i niezawodność. Napięcie przebicia izolacji wynosi 3 kV/1 min, a współczynnik przetężeniowy FS to 5 – zapewnia to ochronę przed skutkami zwarć i przeciążeń. Temperatura pracy mieści się w zakresie od -5°C do 40°C. Stopień ochrony IP20 wskazuje na zabezpieczenie przed dotykiem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Warto pamiętać o prawidłowym momencie dokręcania zacisków – wynosi on 0,5 Nm – aby zapewnić stabilne połączenie i uniknąć uszkodzeń.

• Klasa dokładności 0,5
• Legalizowany nie
• Liczba wejść pierwotnych 1
• Mocowanie zatrzaskowe nie
• Model Przekładnik prądowy przelotowy
• Podłączenie obwodu wtórnego Połączenie śrubowe
• Przyłącze obwodu wtórnego Połączenie śrubowe
• Szerokość otworu 21 ... 21 mm
• Szerokość przepustu 30 mm
• Średnica przepustu 22 mm
• Współczynnik przetężeniowy FS 5
• Wysokość otworu 32 ... 32 mm
• Wysokość przepustu 10 mm
• Z ochroną przed dotykiem nie
• Z szyną miedzianą nie
• Znamionowa wtórna moc pozorna 5 VA
• Znamionowy prąd pierwotny 300 A
• Znamionowy prąd wtórny 5 A
