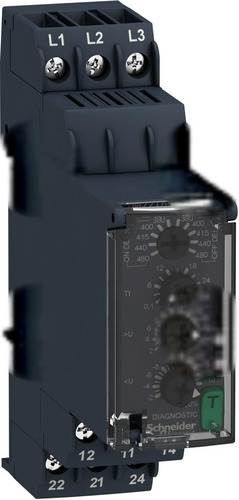

Przekaźnik 3-fazowy, awaryjny, nadzorujący napięcie, sekwencyjny U 304-576VAC

Producent: Schneider Electric

Przekaźnik kontroli 3-fazowej – niezawodne monitorowanie sieci Ten przekaźnik kontrolny Harmony RM22-TR33 to zaawansowane urządzenie przeznaczone do monitorowania parametrów sieci 3-fazowych w zakresie napięć od 304 do 576 V AC. Jego głównym zadaniem jest zapewnienie bezpieczeństwa i ciągłości pracy instalacji poprzez kontrolę napięcia, kolejności faz oraz wykrywanie zaniku fazy. Dzięki kompaktowym wymiarom (22.5 mm szerokości) idealnie nadaje się do montażu na szynie DIN, oszczędzając cenną przestrzeń w szafach sterowniczych. Funkcjonalność i zastosowanie Przekaźnik RM22TR33 oferuje kompleksową ochronę instalacji elektrycznej, reagując na różnorodne nieprawidłowości. Kontroluje nie tylko obecność napięcia w każdej fazie, ale także jego wartość oraz kolejność występowania faz. Funkcja detekcji zaniku fazy pozwala na szybkie wykrycie problemów z zasilaniem, a kontrola nadnapięciowa i podnapięciowa chroni przed uszkodzeniami spowodowanymi przez niestabilne napięcie. Dzięki regulowanym zwłokom czasowym (0.1 - 30 sekund) można dostosować reakcję przekaźnika do specyficznych wymagań aplikacji. Urządzenie znajduje zastosowanie w szerokim spektrum przemysłowych i budowlanych instalacji, takich jak: Podnośniki i dźwigi Maszyny pakujące Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja) Windy i transportery Automatyka przemysłowa ogólnie Charakterystyka i korzyści Wszechstronna ochrona: Kontrola napięcia, kolejności faz, zaniku fazy, nadnapięcia i podnapięcia w jednym urządzeniu. Kompaktowe wymiary: Szerokość 22.5 mm pozwala na efektywne wykorzystanie przestrzeni w szafach sterowniczych. Regulowane zwłoki czasowe: Możliwość dostosowania reakcji przekaźnika do konkretnych potrzeb aplikacji (0.1 - 30 sekund). Łatwa instalacja: Połączenie śrubowe zapewnia szybki i pewny montaż przewodów. Wysoka niezawodność: Zapewnia długotrwałą i bezawaryjną pracę systemu. Diagnostyka: Umożliwia szybką identyfikację usterek dzięki przyciskowi diagnostycznemu i uszczelnionej pokrywie chroniącej ustawienia przed ingerencją. Szeroki zakres napięć: Przekaźnik pracuje w zakresie od 304 do 576V AC co czyni go uniwersalnym rozwiązaniem dla wielu instalacji. Przekaźnik RM22TR33 to solidne i niezawodne rozwiązanie dla profesjonalistów poszukujących kompleksowej ochrony swoich instalacji elektrycznych oraz dla użytkowników końcowych chcących zapewnić bezpieczną i stabilną pracę swoich urządzeń.

• Detekcja zaniku fazy tak
• Funkcja kontroli nadnapięciowej tak
• Funkcja kontroli podnapięciowej tak
• Głębokość 73 mm
• Kontrola asymetrii faz nie
• Kontrola kolejności faz tak
• Liczba styków przełącznych 2
• Liczba styków rozwiernych 0
• Liczba styków zwiernych 0
• Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 30 s
• Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 30 s
• Minimalna regulowana zwłoka czasowa przy podaniu zasilania 0.1 s
• Minimalna regulowana zwłoka czasowa przy zaniku zasilania 0.1 s
• Rodzaj napięcia sterowania AC
• Rodzaj połączenia elektrycznego Połączenie śrubowe
• Szerokość 22.5 mm
• Wysokość 90 mm
• Z odłączalnymi zaciskami nie
• Zakres pomiarowy napięcia 304 ... 576 V
• Znamionowe napięcie sterowania Us dla AC 50 Hz 380 ... 480 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz 380 ... 480 V
