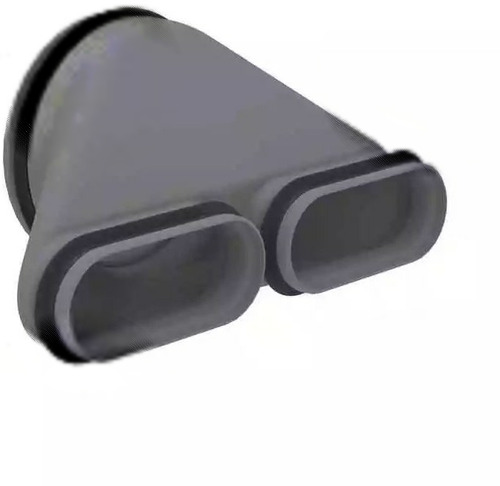

Przejście TYPU Y CK 300 / DN 160

Producent: Zehnder

Przejście kanałowe typu Y do systemów wentylacyjnych To przejście typu Y, przeznaczone do łączenia kanałów wentylacyjnych o różnych przekrojach – okrągłym i prostokątnym. Element ten jest kluczowym komponentem systemów dystrybucji powietrza OnFloor, umożliwiającym efektywne rozgałęzianie instalacji. Wykonane z wytrzymałego polietylenu (PE), o grubości ścianki 2.5 mm, zapewnia trwałość i odporność na uszkodzenia mechaniczne. Przejście posiada końcówki wciskowe do połączenia z kanałami o średnicy 160 mm oraz kanałami prostokątnymi o wymiarach 326 x 70 mm. Zastosowanie uszczelek fabrycznych gwarantuje szczelność połączeń, minimalizując straty powietrza i zapewniając optymalną wydajność systemu wentylacyjnego. Konstrukcja umożliwia montaż w betonie, co daje elastyczność w planowaniu instalacji. Przejście posiada przesunięcie osi w pionie, co ułatwia dopasowanie do konkretnych warunków montażowych. Cechy i korzyści: Uniwersalność: Pozwala na połączenie kanałów okrągłych i prostokątnych, zwiększając elastyczność projektowania instalacji wentylacyjnych. Szczelność: Fabrycznie zamontowane uszczelki eliminują ryzyko nieszczelności i strat powietrza, co przekłada się na efektywność energetyczną budynku. Wytrzymałość: Wykonane z polietylenu (PE) o grubości 2.5 mm zapewnia odporność na uszkodzenia mechaniczne i długotrwałe użytkowanie. Łatwy montaż: Końcówki wciskowe ułatwiają i przyspieszają proces instalacji, redukując czas pracy i koszty robocizny. Możliwość zastosowania w betonie: Umożliwia integrację z konstrukcją budynku, zapewniając stabilność i dyskrecję instalacji. Redukcja pomocnicza: Umożliwia podłączenie kanału o mniejszej średnicy do głównego ciągu wentylacyjnego. Przejście TYPU Y CK 300 / DN 160 jest elementem systemu OnFloor, charakteryzującym się wysoką jakością wykonania i niezawodnością działania. Produkt objęty jest dwuletnią gwarancją producenta – ZEHNDER POLSKA SP.Z O.O., co potwierdza jego trwałość i solidność konstrukcji. Długość całkowita elementu wynosi 319 mm, a długości połączeń wynoszą odpowiednio 35 mm i 40 mm, z uwzględnieniem długości roboczych 37 mm i 35 mm dla optymalnego połączenia z kanałami wentylacyjnymi. 2 lata gwarancji

• Długość 319 mm
• Długość połączenia 1 35 mm
• Długość połączenia 2 40 mm
• Długość robocza połączenia 1 37 mm
• Długość robocza połączenia 2 35 mm
• Grubości ściany kanału 2.5 mm
• Jakość materiału kanału Polietylen (PE)
• Klasa szczelności zgodnie z EN 1751 Brak
• Kolor strony zewnętrznej Szary
• Materiał Tworzywo sztuczne
• Materiał kanału Tworzywo sztuczne
• Model Kanał nieizolowany
• Model mimośrodowy tak
• Możliwość osadzania w betonie tak
• Na wcisk nie
• Nominalna szerokość kanału, przyłącze 1 326 mm
• Nominalna wysokość kanału, przyłącze 1 70 mm
• Perforowana ściana wewnętrzna nie
• Połączenie 1 Końcówka wciskowa
• Połączenie 2 Końcówka wciskowa
• Redukcja pomocnicza tak
• Redukcja rurowa nie
• Rodzaj wykonania Przesunięcie osi w pionie
• Rodzaj wyprowadzenia połączenia 1 Kanał wentylacyjny owalny
• Rodzaj wyprowadzenia połączenia 2 Kanał wentylacyjny okrągły
• Sposób produkcji Inne
• Średnica nominalna kanału, przyłącze 1 160 mm
• Wersja antystatyczna nie
• Wykonanie antybakteryjne nie
• Z izolacją nie
• Z obejmą zaciskową nie
• Z ramką montażową nie
• Z uszczelnieniem fabrycznym tak
• Zabezpieczenie powierzchni wewnętrznej Stan surowy
• Zabezpieczenie powierzchni zewnętrznej Stan surowy
