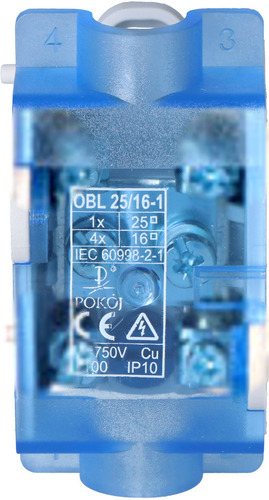

Odgałęźnik instalacyjny OBL 25/16-1 A13-6118

Producent: Pokój

OBL 25/10-1 służy do realizowania połączeń elektrycznych. Umożliwia przyłączenie przewodów miedzianych o przekrojach: 1 x 25mm2 dla toru głównego / 4 x 16mm2 dla torów odgałęźnych. Odgałężnik można mocować do podłoża (kołki pomagają ustalić względem siebie kolejne odgałęźniki) lub na wszystkich typach szyn TS35 (zaczep krzywkowy pozwala na pewne zamocowanie odgałęźnika na szynie). Na pokrywce oznaczono cyfrowo tory prądowe odgałęźne, dodatkowo jest miejsce na oznaczniki toru głównego. Pokrywkę można zamocować tylko w jednym położeniu. Odgałęźnik można plombować.

• Materiał przewodu głównego Aluminium/miedź
• Materiał przewodu odgałęzienia Aluminium/miedź
• Nominalny przekrój przewodu odgałęzienia, SE / RE 2.5 ... 16 mm2
• Nominalny przekrój przewodu odgałęzienia, SM / RM 2.5 ... 10 mm2
• Przekrój nominalny przewodu głównego, SE 6 ... 25 mm2
• Przekrój nominalny przewodu głównego, SM 6 ... 16 mm2
• Rodzaj kanału zaciskowego przewodu głównego Przelotowy
• Rodzaj kanału zaciskowego przewodu odgałęzienia Końcowy
• Rodzaj połączenia Śrubowe
• Zabezpieczenie powierzchni Ocynk
• Zacisk izolowany nie
