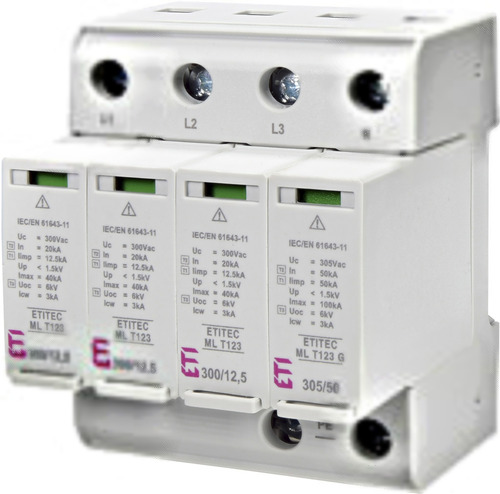

Modułowy ogranicznik przepięć ETITEC ML T123 300/12,5 3+1

Producent: Eti

Ochrona instalacji elektrycznej z ETITEC ML T123 Modułowy ogranicznik przepięć ETITEC ML T123 300/12,5 3+1 to niezawodne urządzenie przeznaczone do zabezpieczenia instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Jego konstrukcja oparta na warystorach i iskiernikach (w obwodzie N-PE) zapewnia kompleksową ochronę, spełniając wymagania klas T1, T2 i T3 (I, II, III). Montaż na szynie DIN TH-35 mm ułatwia integrację z istniejącymi rozdzielnicami. Funkcjonalność i zastosowanie Ogranicznik ten skutecznie chroni przed przepięciami w układach sieci TN, TN-S oraz TT. Zastosowanie w rozdzielnicy głównej minimalizuje ryzyko uszkodzeń sprzętu elektrycznego i elektronicznego, zapewniając ciągłość zasilania. Energochłonność urządzenia wynosi 39 kJ/Ohm, co gwarantuje skuteczne rozpraszanie energii podczas wyładowań. Sygnalizacja optyczna stanu urządzenia informuje o ewentualnym uszkodzeniu warystora. Charakterystyka i parametry Urządzenie charakteryzuje się prądem udarowym 12.5 kA (10/350 µs) oraz maksymalnym przekrojem przewodów do 35 mm2 (jedno-/wielodrutowych) i 25 mm2 (elastycznych). Poziom ochrony na poziomie 1.5 kV zapewnia skuteczną ochronę przed nadmiernym wzrostem napięcia. Klasa ochronności Typ 1+2 wskazuje na uniwersalność zastosowania w różnych typach instalacji. Cztery bieguny umożliwiają pełną ochronę obwodu. Dodatkowo, wewnętrzne zabezpieczenie termiczne chroni ogranicznik przed przegrzaniem, a podwójny zacisk uziemiający zwiększa bezpieczeństwo instalacji. Posiada prąd udarowy 12.5 kA, a liczba biegunów wynosi 4. Zapewnia poziom ochrony na poziomie 1.5 kV i energię właściwą wynoszącą 39 kJ/Ohm. Maksymalny przekrój przewodów to 35 mm2 dla przewodów jedno- i wielodrutowych oraz 25 mm2 dla przewodów elastycznych. Urządzenie jest przeznaczone do pracy w układach sieci TN, TN-S oraz TT i posiada stopień ochrony IP20. Ogranicznik ETITEC ML T123 to solidne rozwiązanie dla profesjonalistów i użytkowników końcowych poszukujących niezawodnej ochrony instalacji elektrycznej przed skutkami przepięć. Jego uniwersalność i łatwość montażu czynią go idealnym wyborem zarówno do nowych instalacji, jak i modernizacji istniejących systemów.

• Energia właściwa (W/R) 39 kJ/Ohm
• Inny układ sieci nie
• Klasa ochronności Typ 1+2
• Liczba biegunów 4
• Maks. przekrój przewodu (jedno-/wielodrutowego) 35 mm2
• Maks. przekrój przewodu elastycznego 25 mm2
• Najwyższe napięcie trwałej pracy AC 300 V
• Poziom ochrony 1.5 kV
• Poziom ochrony L-N 1.5 kV
• Poziom ochrony N-PE 1.5 kV
• Prąd udarowy (10/350 µs) 12.5 kA
• Rozmiar 4 moduły
• Sposób montażu Szyna montażowa DIN TH-35 mm
• Stopień ochrony (IP) IP20
• Sygnalizacja zadziałania na urządzeniu Optyczny
• Układ sieci DC nie
• Układ sieci IT nie
• Układ sieci TN tak
• Układ sieci TN-C nie
• Układ sieci TN-S tak
• Układ sieci TT tak
• Wydmuchowy nie
• Ze stykiem sygnalizacyjnym nie
• Zintegrowane dobezpieczenie nie
• Znamionowe napięcie AC 240 V
