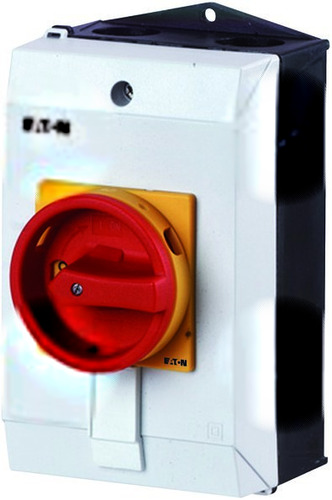

Łącznik krzywkowy In=20A P=6.5 kW T0-3-8342/I1/SVB 207159

Producent: Eaton

Wyłącznik główny wg IEC/EN60947, wielkość konstrukcyjna T0, w obudowie natynkowej, klasa ochrony IP65 z czerwoną rękojeścią i żółtym wieńcem blokującym zamykanie w położeniu zerowym, pomiarowy prąd stały Iu 20A, znamionowe napięcie pracy Ue 690V, dostępne akcesoria zgodnie z danymi katalogu łączników krzywkowych T. Konstrukcja ogólna: obudowa natynkowa z izolacją, montaż, montaż centralny, montaż pośredni montaż rozdzielacza IVS.

• Budowa urządzenia Kompletne urządzenie w obudowie
• Do instalacji w tablicach rozdzielczych nie
• Do montażu czołowego centralnie nie
• Do montażu na płycie tak
• Do montażu pośredniego nie
• Do montażu tablicowego 4-otworowego nie
• Głębokość 137 mm
• Jako przełącznik nawrotny nie
• Jako rozłącznik bezpieczeństwa nie
• Jako rozłącznik główny tak
• Jako rozłącznik remontowy tak
• Jako wyłącznik awaryjny tak
• Kolor elementu sterowniczego Czerwony
• Liczba biegunów 6
• Liczba łączników 1
• Liczba styków pomocniczych przełącznych 0
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 0
• Maksymalne znamionowe napięcie pracy Ue AC 690 V
• Opcjonalny napęd silnikowy nie
• Opcjonalny wyzwalacz napięciowy nie
• Rodzaj elementu wykonawczego Napęd obrotowy na drzwi
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) części czołowej IP65
• Stopień ochrony (IP) strony czołowej IP65
• Stopień ochrony (NEMA) 12
• Szerokość 80 mm
• Wbudowany napęd silnikowy nie
• Wysokość 130 mm
• Z mechanizmem ryglującym tak
• Z okablowaniem fabrycznym nie
• Zdolność łączeniowa przy 400 V 5.5 kW
• Znamionowa moc pracy dla AC-23, 400 V 5.5 kW
• Znamionowa moc pracy dla AC-3, 400 V 5.5 kW
• Znamionowe napięcie pracy 690 ... 690 V
• Znamionowy prąd ciągły dla AC-21, 400 V 20 A
• Znamionowy prąd ciągły dla AC-23, 400 V 13.3 A
• Znamionowy prąd ciągły Iu 20 A
• Znamionowy warunkowy prąd zwarciowy Iq 6 kA
• Znamionowy wytrzymywany prąd krótkotrwały Icw 0.32 kA
